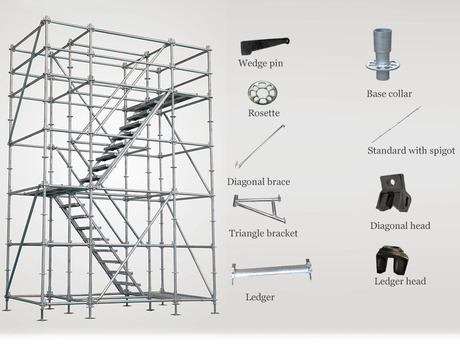

El sistema de andamios Ringlock consta de varios componentes clave, incluidos estándares Ringlock, largueros, tirantes diagonales, plataformas para andamios, gatos con cabeza en U, gatos de base, vigas y escaleras. Estos componentes se pueden conectar de forma segura entre sí mediante un mecanismo de bloqueo. Esta guía proporcionará una introducción detallada a cada pieza del sistema de andamios Ringlock.

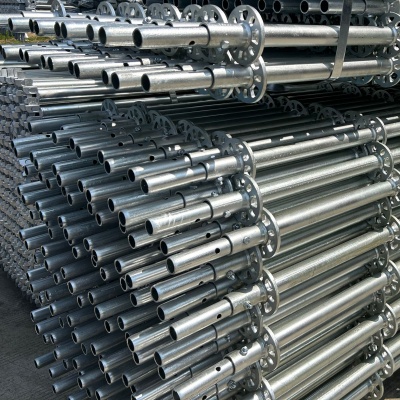

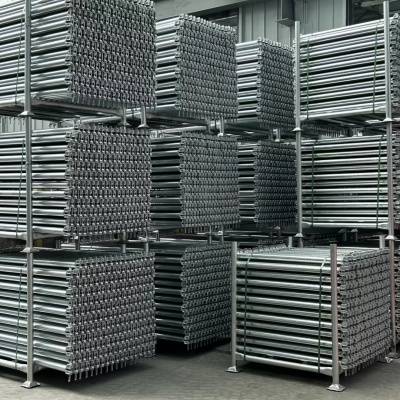

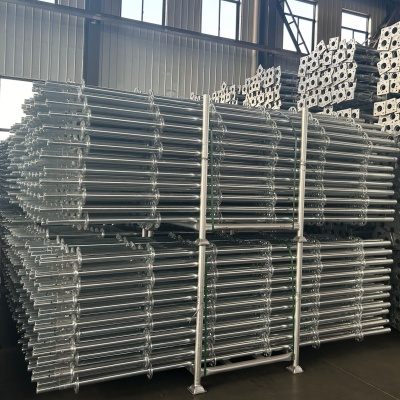

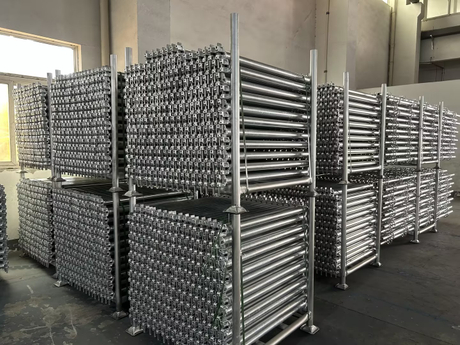

Estándar de bloqueo de ring
Los estándares Ringlock son los componentes de soporte vertical del sistema de andamio. Cada estándar Ringlock tiene nodos de andamio circulares soldados a intervalos de 500 mm, que se utilizan para conectar componentes como largueros Ringlock y tirantes diagonales Ringlock. Los estándares Ringlock se conectan mediante conectores internos. Ofrecemos dos tipos de estándares ringlock: con y sin conectores internos.
Especificaciones estándar:
Longitud: Las longitudes comunes son 0,5 metros, 1 metro, 1,5 metros, 2 metros, 2,5 metros y 3 metros.
Material: acero de alta resistencia Q235 o Q345
Diámetro: 48,3 mm
Tratamiento superficial: Galvanizado
Ringlock Estándar Sin Espiga
Ringlock Estándar Con Espiga

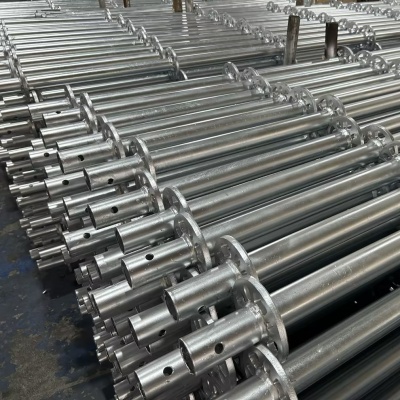

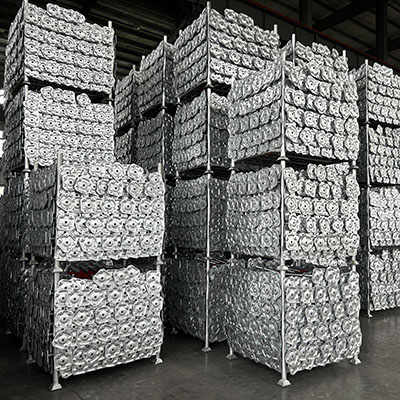

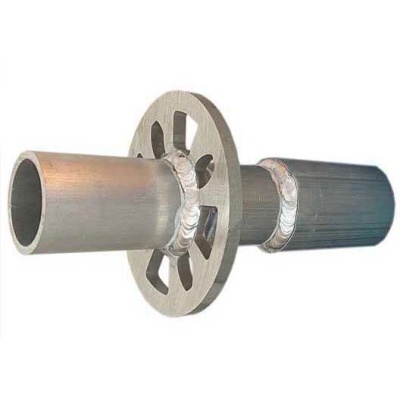

Collarín con base Ringlock
El collar de base Ringlock es un componente fundamental del sistema de andamios Ringlock. Consta de un nodo circular, un tubo de diámetro interior de 48,3 mm (para conectar al conector base) y un tubo exterior de 57 mm (para conectar al estándar ringlock). Por lo general, se utiliza para conectar el estándar ringlock y el conector de base, lo que garantiza una base estable para el andamio.
Especificaciones del cuello base:
Dimensiones: Los tamaños comunes incluyen 240 mm y 430 mm; También hay tamaños personalizados disponibles bajo petición.
Peso: Aproximadamente 2-3 kg
Material: acero de alta resistencia Q235 o Q345
Tratamiento de superficie: galvanizado

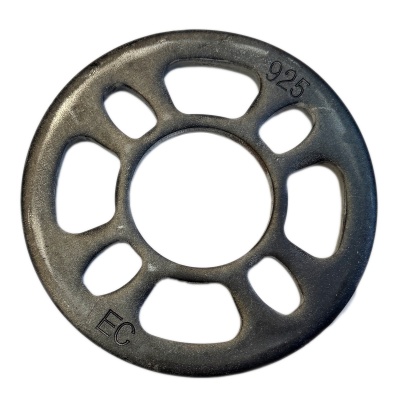

Roseta
La roseta Ringlock es un componente importante de los postes verticales del sistema de andamios Ringlock. Está soldado al estándar Ringlock y se conecta a componentes como largueros Ringlock, tirantes diagonales Ringlock y soportes Ringlock. La roseta Ringlock tiene ocho orificios, lo que permite conexiones en ocho direcciones, lo que permite un montaje flexible de sistemas de andamios de diversas formas.
Especificaciones de la roseta:
Grosor de la pared: 8-10 mm
Diámetro: 120 mm
Material: placa de acero de alta resistencia Q235 o Q345
Tratamiento superficial: Galvanizado

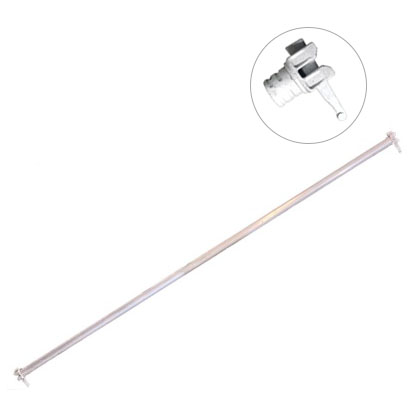

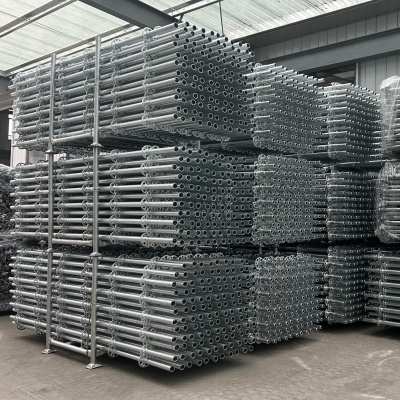

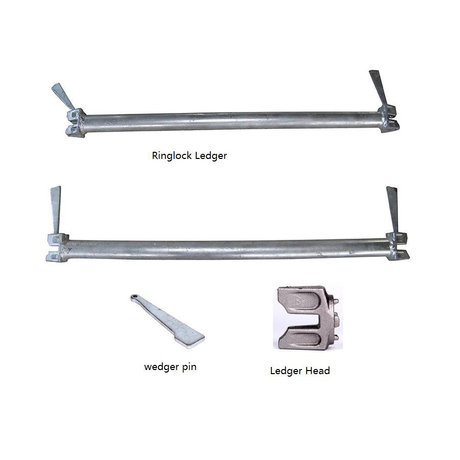

Libro de ringlock
El larguero ringlock es un componente de soporte horizontal en el sistema de andamios ringlock, que se utiliza para conectar los estándares y construir el marco del sistema ringlock, mejorando la resistencia del andamio a la deformación. El libro mayor Ringlock tiene cabezas de barra transversal soldadas en ambos extremos, que se pueden insertar y bloquear rápidamente en la roseta Ringlock en el estándar Ringlock. Este método hace que el proceso de instalación del sistema de andamio sea más rápido y eficiente.
Especificaciones del libro mayor:
Longitud: Las longitudes comunes incluyen 0,3 m, 0,6 m, 0,9 m, 1,2 m, 1,5 m, 1,8 m y 2,5 m.
Diámetro: 48,3 mm
Material: acero de alta resistencia Q235 o Q345
Tratamiento superficial: Galvanizado

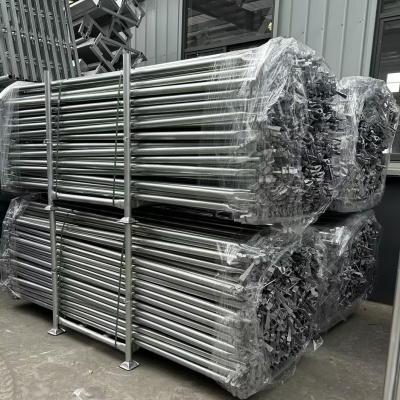

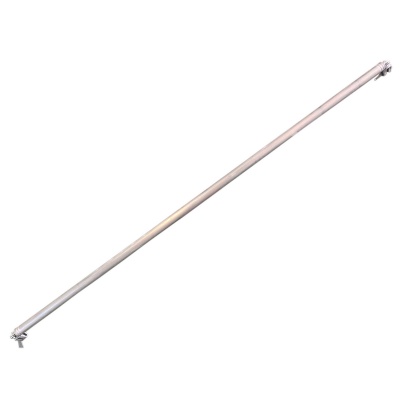

Pisotón de anillo
Los tirantes diagonales Ringlock se utilizan para conectar diagonalmente libros de contabilidad Ringlock y estándares Ringlock. Al utilizar diferentes nodos de soporte, forman un sistema de soporte triangular más fuerte, mejorando la resistencia y estabilidad del sistema de andamio. Ambos extremos de la riostra diagonal Ringlock están soldados con estructuras en forma de cuña que se pueden insertar directamente en la roseta Ringlock en el estándar Ringlock.
Especificaciones del soporte diagonal:
Longitud: de 1 metro a 3 metros, generalmente personalizada según la longitud del estándar y el libro mayor de Ringlock.
Diámetro: 48,3 mm
Material: acero de alta resistencia Q235 o Q345
Tratamiento superficial: Galvanizado

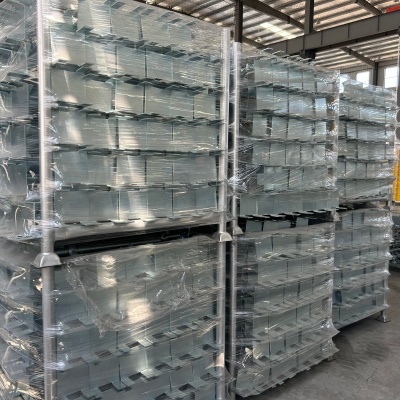

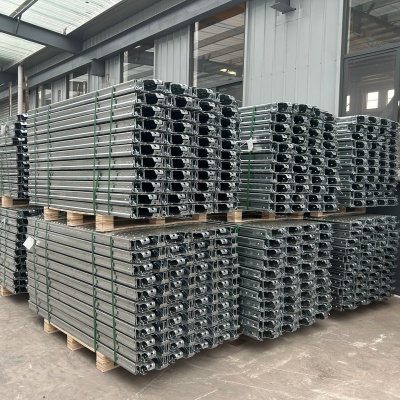

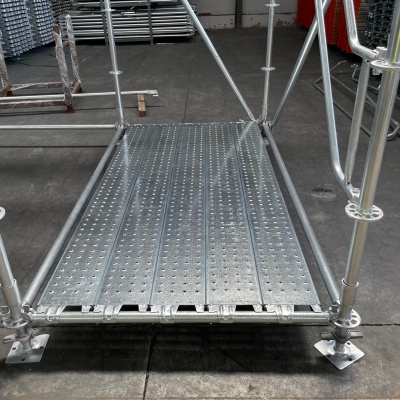

Tablero de caminata de andamios
Las plataformas de andamio, que sirven como plataforma de trabajo principal para el sistema de andamio Ringlock, suelen estar hechas de acero o aluminio. Requieren un tratamiento antideslizante y anticorrosión en la superficie y poseen una gran capacidad de carga y una superficie antideslizante. Las plataformas de andamio están equipadas con ganchos de seguridad en ambos extremos para sujetarlos de forma segura a los largueros de bloqueo, lo que garantiza la seguridad de los trabajadores y la estabilidad de la plataforma.
Especificaciones de la tabla para caminar:
Longitud: Disponible en varias longitudes, normalmente de 1 metro a 3 metros.
Ancho: 0,3 metros a 0,5 metros
Material: acero de alta resistencia Q235 o Q345
Tratamiento superficial: Galvanizado, con diseño perforado antideslizante para propiedades drenantes, antideslizantes y anticorrosión.

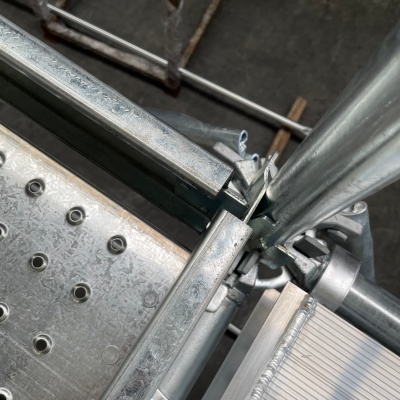

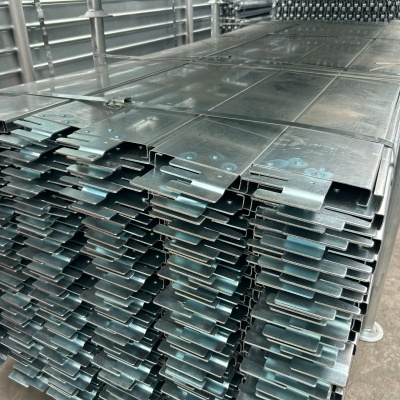

Puntera Ringlock
Los rodapiés Ringlock son barreras verticales instaladas a lo largo de los lados de plataformas de andamios o áreas abiertas. A través de un diseño entrelazado, cierran el área de la plataforma, evitando que las herramientas y el equipo se caigan de la plataforma, brindando así protección de seguridad adicional para trabajar en altura en andamios.
Especificaciones de la rodapié:
Longitud: 0,4 metros - 3 metros
Ancho: 152 mm
Material: acero de alta resistencia Q235 o Q345
Tratamiento superficial: Galvanizado

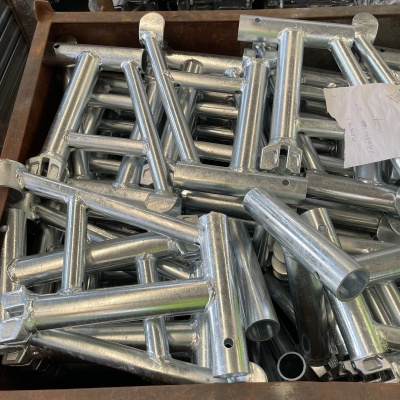

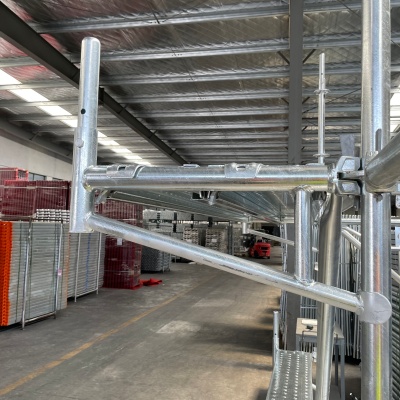

Soporte de bloqueo de anillo
Los soportes Ringlock son herramientas esenciales para extender de forma segura plataformas de trabajo o plataformas de acceso. El uso de estos soportes Ringlock para conectarse con estándares y largueros Ringlock permite que las tablas de andamio se extiendan más allá del marco principal, brindando a los trabajadores un espacio adicional crucial para pararse o almacenar las herramientas y materiales necesarios a lo largo de los bordes.
Especificaciones del soporte:
Dimensiones: El tamaño estándar es 300 mm x 200 mm
Material: acero galvanizado Q235
Tratamiento superficial: Galvanizado

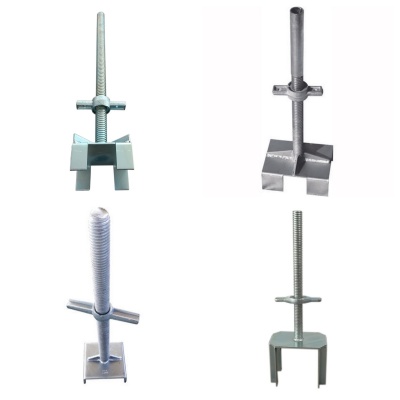

Gato con cabeza en U
El gato con cabeza en U se instala en la parte superior del andamio y su altura es regulable y se utiliza para soportar vigas. Permite ajustes finos de altura durante la construcción.
Especificaciones del conector con cabeza en U:
Dimensiones: La altura suele ser ajustable entre 300 mm y 600 mm.
Peso: Aproximadamente 7-10 kg.
Material: Acero de alta resistencia.
Tratamiento superficial: Galvanizado.

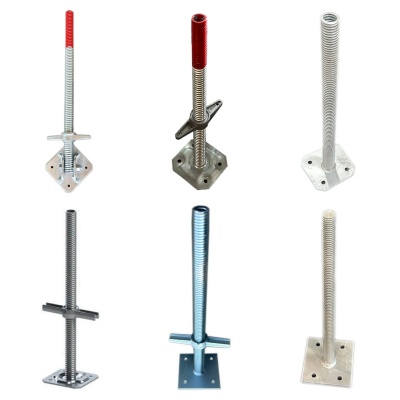

Jack Base
Los gatos de base se instalan en la parte inferior del sistema de andamio para sostenerlo. La altura del andamio se puede ajustar girando las tuercas, y los gatos de base también aportan estabilidad al sistema.
Especificaciones del conector base:
Altura: 300-1500 mm
Placa base: 300-500 mm
Material: acero Q235
Tratamiento superficial: Galvanizado, pintado

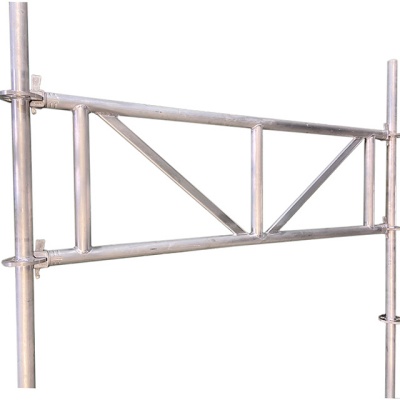

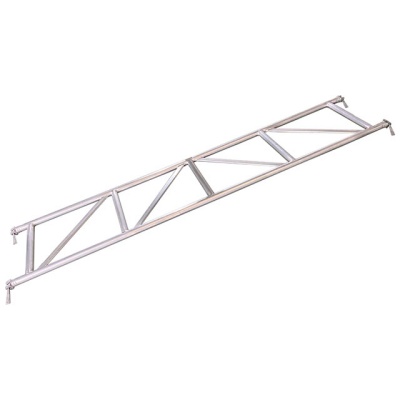

Armadura
La armadura Ringlock es un componente horizontal del sistema de andamios Ringlock, compuesto por múltiples varillas de acero que forman una estructura triangular estable. Ofrece una mayor capacidad de carga en comparación con los libros de contabilidad ringlock.
Especificaciones del armazón Ringlock:
Tamaño: 1-3 metros
Peso: Aproximadamente 10-15 kg
Material: acero Q235 o Q345

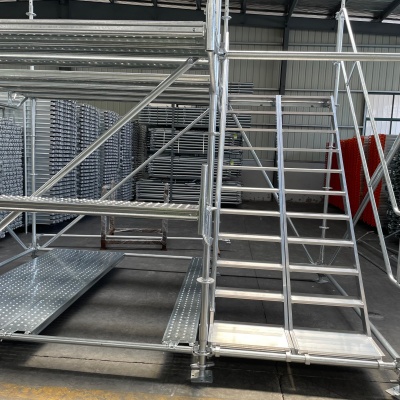

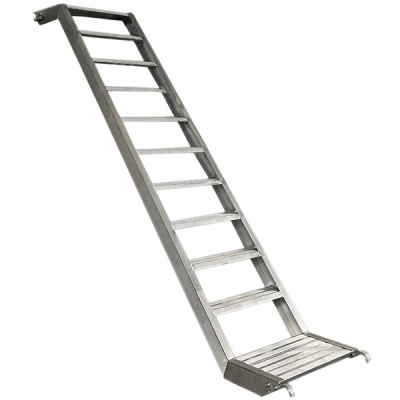

Escalera de andamios
Las escaleras de andamio se pueden conectar directamente al sistema de andamio, integrándose perfectamente con la estructura del andamio para crear un acceso de varios niveles. Cuentan con plataformas, secciones de escaleras y puntos de entrada y salida convenientes, lo que brinda un acceso seguro a los trabajadores.
Especificaciones de la escalera de andamio:
Dimensiones: Las alturas habituales son 2 metros y 3 metros.
Material: Aleación de aluminio o acero.
Tratamiento de superficie: galvanizado
Preguntas frecuentes
P: ¿Está fijo el espacio entre los discos verticales?
R: Los discos verticales están soldados a intervalos iguales. El espacio estándar es de 500 mm (recomendado por las normas nacionales). Para escenarios especiales, se pueden personalizar espacios de 300 mm/600 mm/1000 mm.
P: ¿Cuáles son las especificaciones para la longitud de las barras horizontales? ¿Se pueden personalizar?
R: Las longitudes comunes para las barras horizontales son: 0,5 m, 1,0 m, 1,5 m, 2,0 m, 2,5 m y 3,0 m para cumplir con los diferentes requisitos de luz de los andamios. Se pueden personalizar longitudes no estándar (como 3,5 my 4,0 m).
P: ¿Se pueden omitir los tirantes diagonales y utilizar sólo montantes y barras horizontales?
R: Está estrictamente prohibido omitir los tirantes diagonales: Los tirantes diagonales son componentes centrales de la resistencia del andamio al desplazamiento lateral y al vuelco. Una estructura de andamio que utiliza únicamente montantes y barras horizontales es una 'estructura de marco rígido' con una rigidez lateral extremadamente pobre. Bajo cargas de construcción y cargas de viento, el andamio es muy susceptible a colapsar, violando las normas de seguridad nacionales.
