El sistema de andamios Ringlock es uno de los tipos de sistemas de andamios más populares del mundo, también llamado andamio Ring Lock, andamio Disc Lock o andamio integral. Como sistema de andamio modular, es extremadamente versátil, muy económico, más cómodo y más rápido de usar.

El núcleo de la estructura de andamio Ringlock reside en sus componentes individuales. Sin estas piezas, el sistema de andamio no se puede montar ni tomar forma. Aunque intervienen una amplia variedad de piezas, algunos componentes clave son absolutamente esenciales; aseguran que toda la estructura se mantenga firme y segura en posición vertical sobre el suelo.

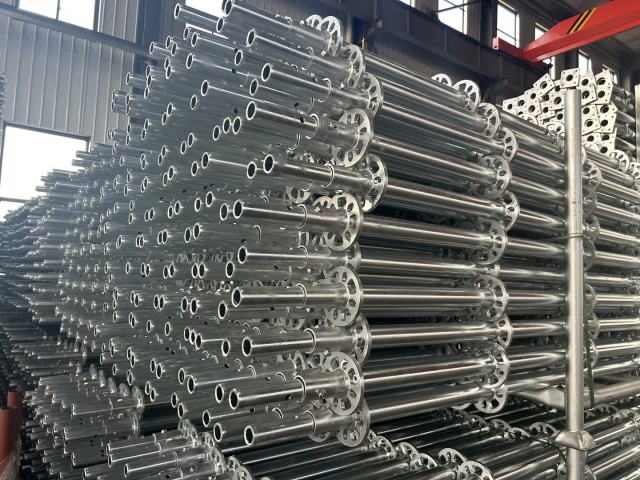

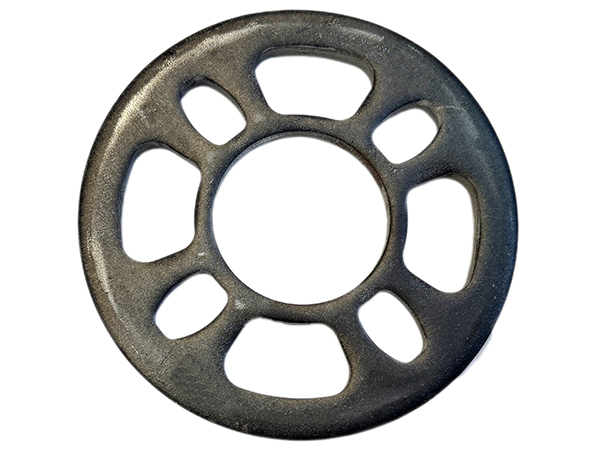

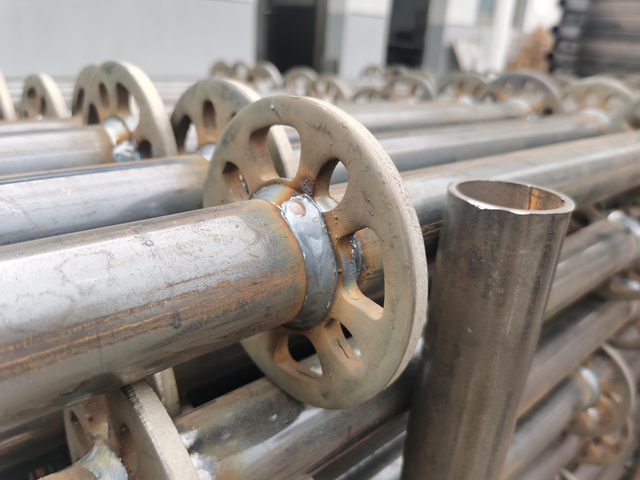

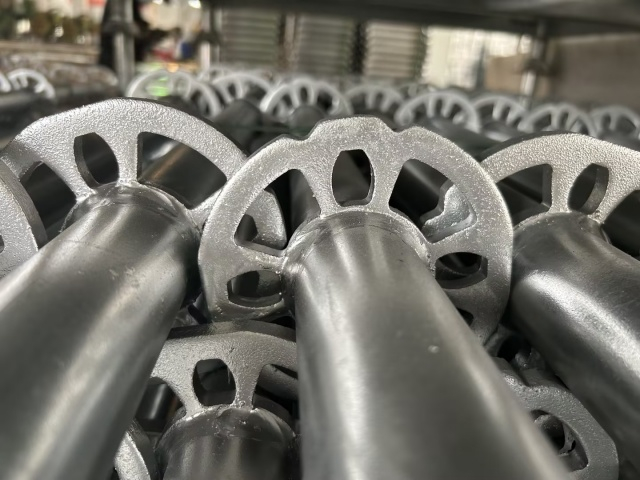

Rosetas: Sirven como puntos de conexión que unen los estándares (postes verticales) con los largueros (vigas horizontales), diseñados para mejorar la estabilidad estructural.

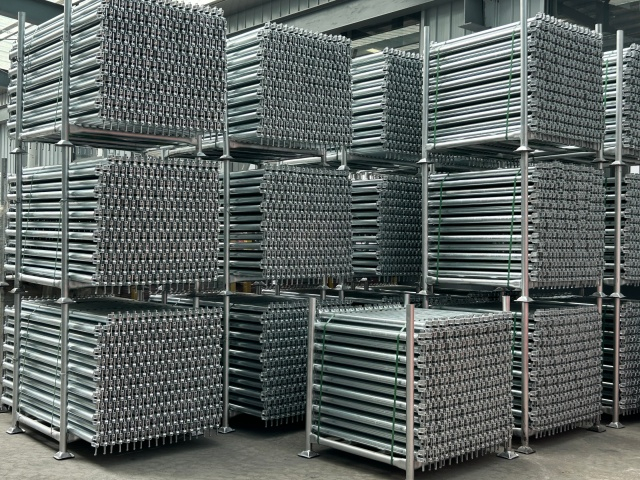

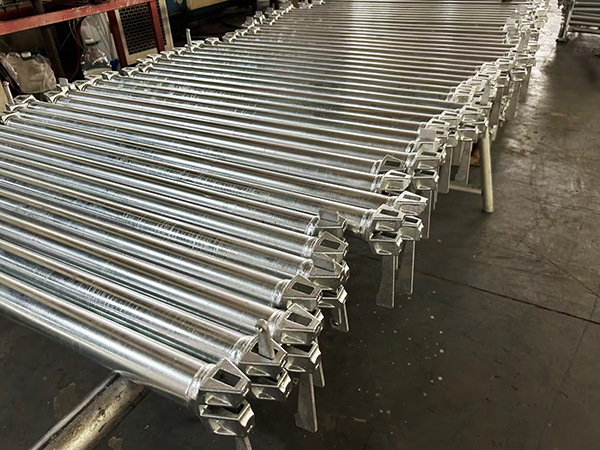

Largueros: Los largueros son vigas de soporte horizontales que proporcionan las superficies de carga necesarias para el montaje y construcción del andamio.

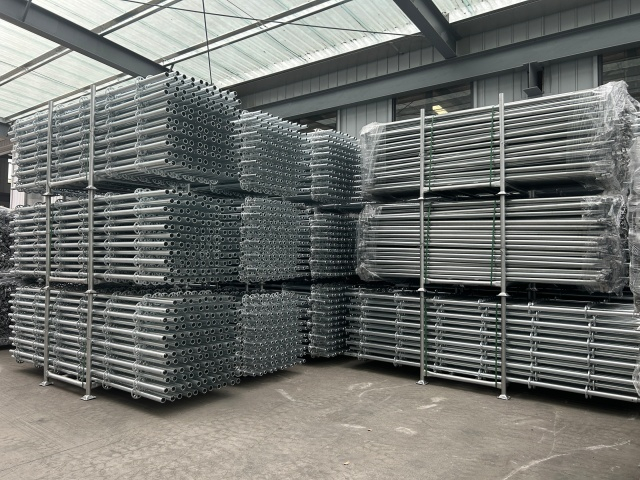

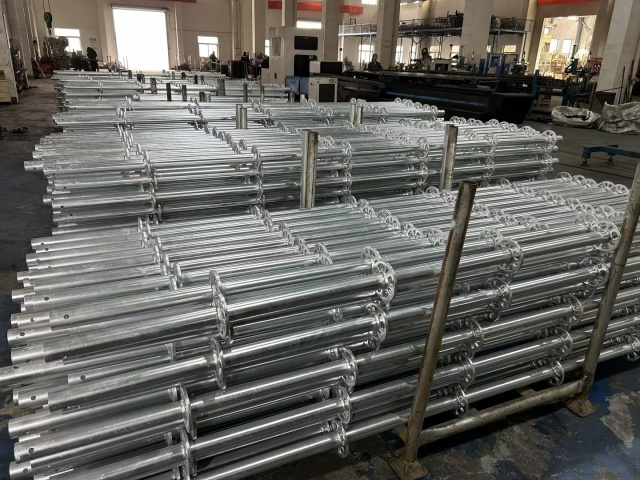

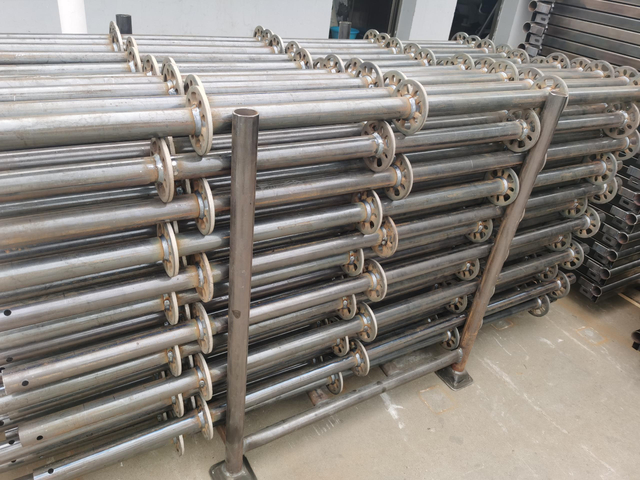

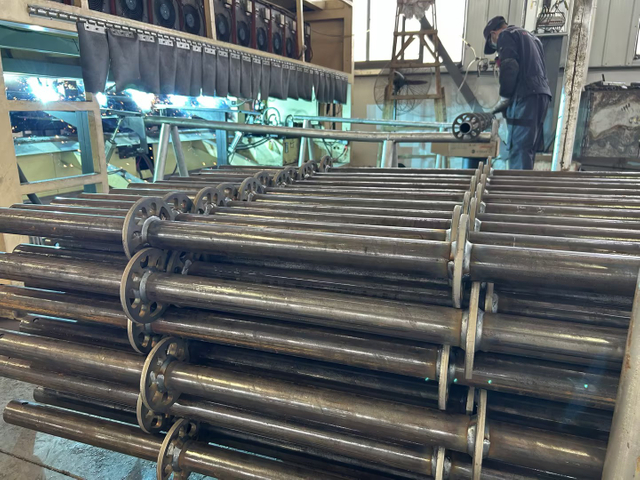

Normas: Las normas son los elementos estructurales fundamentales del sistema de andamio. Estos postes verticales proporcionan al andamio la altura y resistencia estructural necesarias.

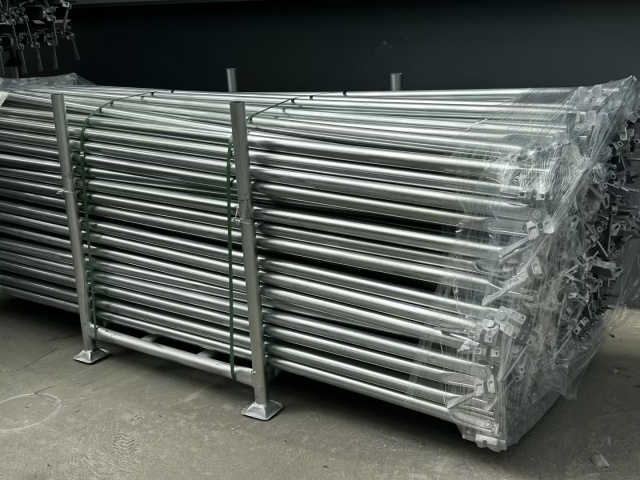

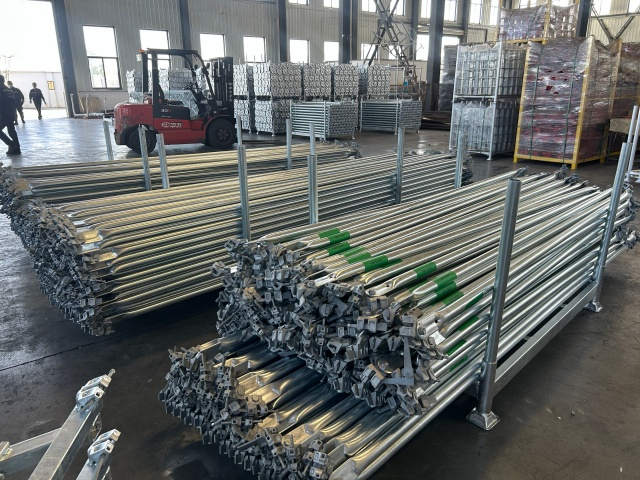

Tirantes diagonales: estos miembros de soporte en ángulo se utilizan para evitar que la estructura se balancee, asegurando así la estabilidad general.
Collares de base: Los collares de base actúan como puntos de anclaje, asegurando que el andamio se mantenga firmemente en posición vertical y permanezca firmemente fijado al suelo.

Otros tamaños / componentes o necesidades a medida, contáctenos.

Los componentes de andamios de aluminio también están disponibles:



Se realiza un proceso de pulido especial en la apertura estándar interna para hacer la erección sin problemas:

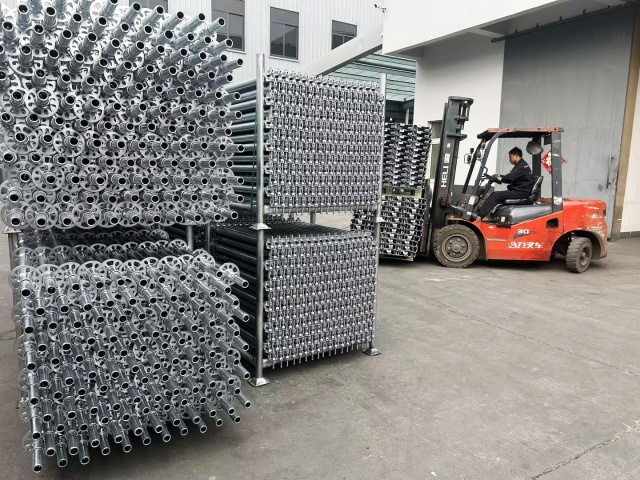

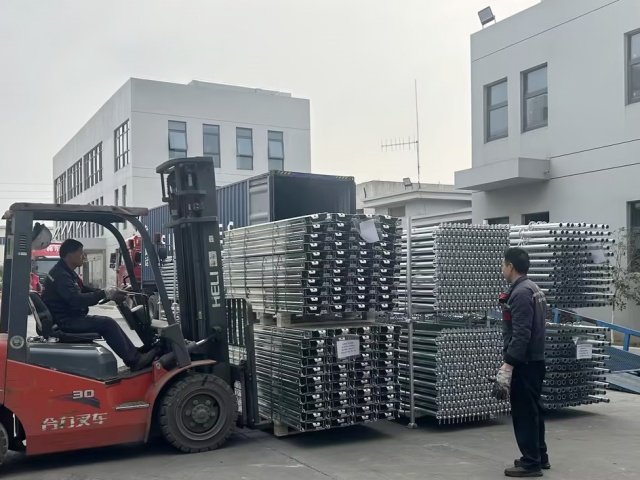

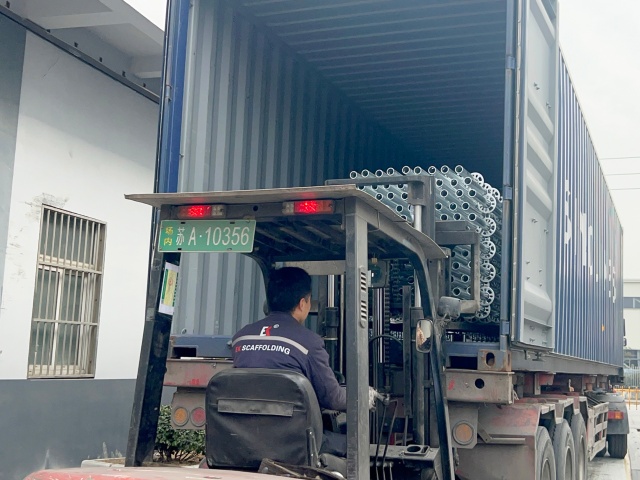

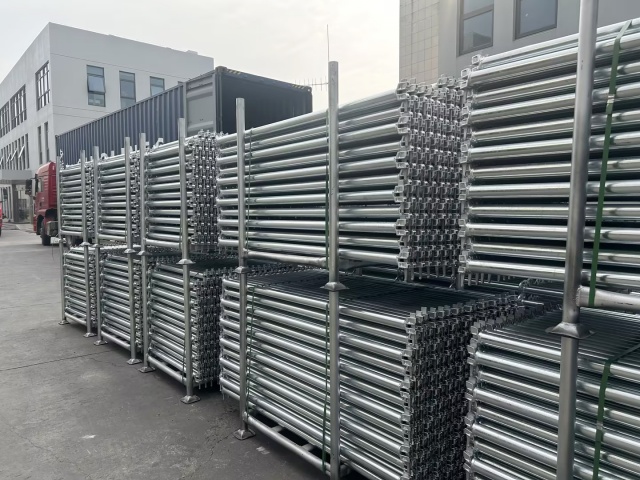

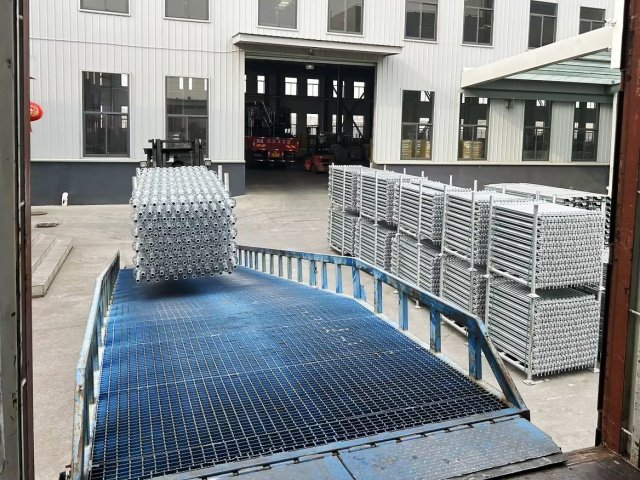

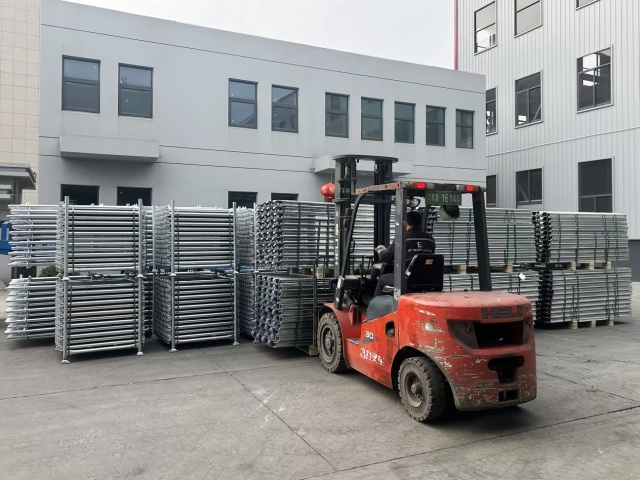

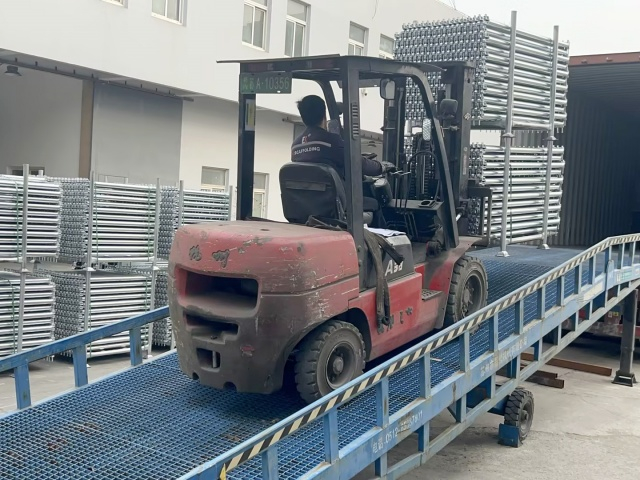

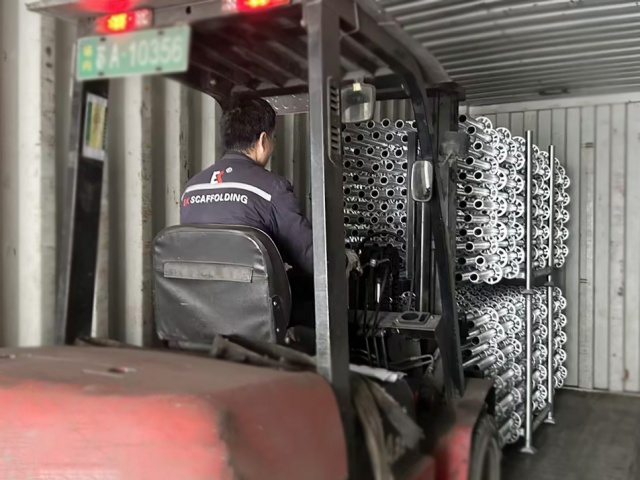

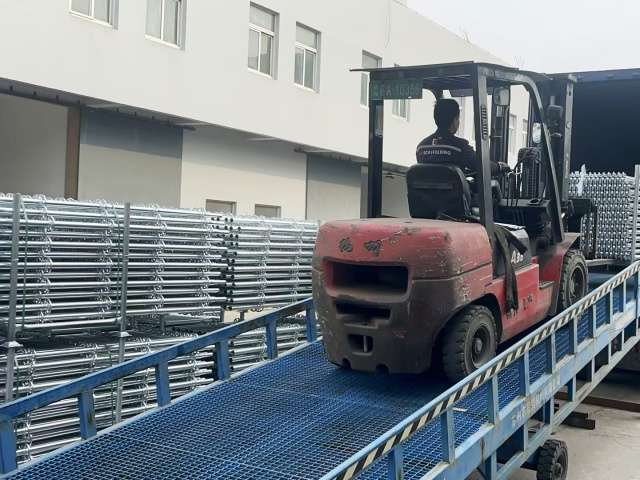

Nuestra capacidad de producción es más de 20 contenedores mensuales. Estamos aquí para ayudar a garantizar el éxito de sus proyectos.

Aquí está el catálogo del sistema ringlock EK. Puede ver todos nuestros productos ringlock diagonal, ringlock ledger y ringlock estándar aquí.

Si cree que el catálogo de andamios Ringlock no puede satisfacerle, también tenemos archivos para descargar.

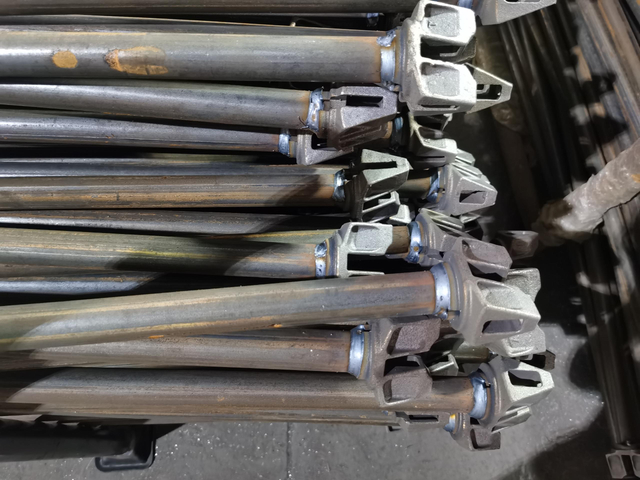

El andamio Ringlock es un mecanismo de autobloqueo con inserción de cuña independiente. Debido al entrelazado y la gravedad, el larguero no se puede sacar incluso si la cuña no está apretada. El larguero tiene una función de autobloqueo, que se puede bloquear o quitar presionando la cuña, y la superficie de contacto entre la roseta y el extremo fundido es grande, lo que mejora la resistencia a la flexión del tubo de acero y garantiza que el estándar no se tuerza.

El eje transversal vertical entre el estándar Ringlock y el libro de andamios Ringlock tiene una alta precisión y la propiedad de tensión es razonable. Por lo tanto, la capacidad de carga y la rigidez general son grandes y la estabilidad de la estructura es fuerte. Cada estándar puede transportar de 3 a 4 toneladas. El número de tirantes es mucho menor que el de los andamios tradicionales.

Cumplir con los estándares europeos, de EE. UU., Australiano y otros. La prueba de laboratorio será realizada por una compañía de terceros (SGS, TUV ...) como requisitos de los clientes.

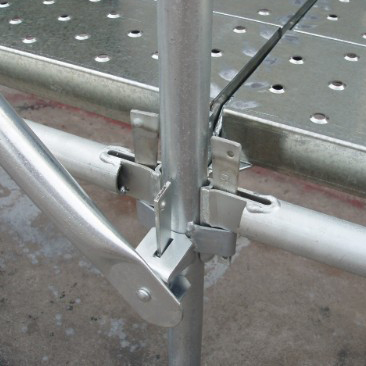

Al seleccionar un sistema de andamio modular, se deben considerar exhaustivamente factores como la velocidad de montaje, la flexibilidad, la capacidad de carga y el costo. Ringlock Scaffolding, Cuplock Scaffolding y Kwikstage Scaffolding son actualmente los tres sistemas de andamios más utilizados y cada uno posee sus propias ventajas únicas.
La siguiente tabla describe las diferencias clave entre estos tres sistemas, con el objetivo de ayudarlo a determinar qué sistema es el más adecuado para sus necesidades de construcción de edificios, proyectos industriales o ingeniería de infraestructura.

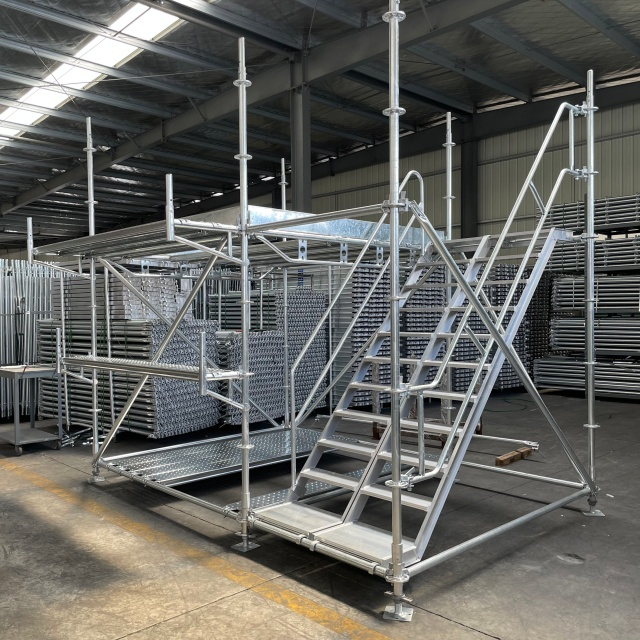

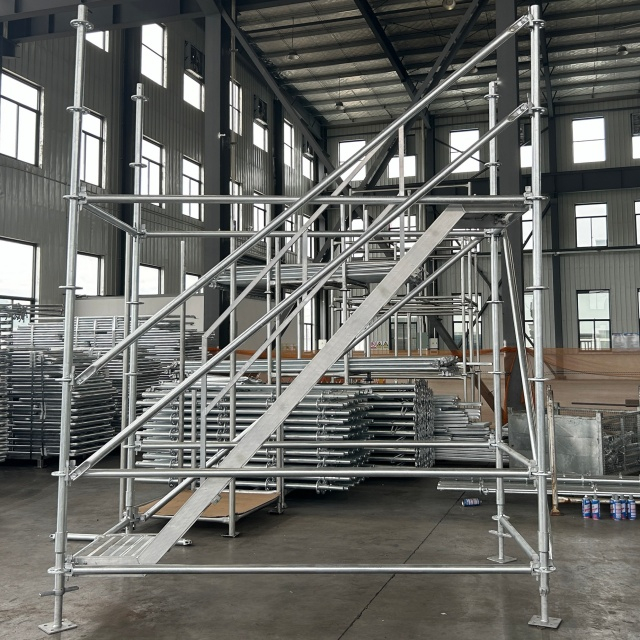

1. Defina el alcance de la construcción: determine el área de montaje del andamio según los planos de diseño. Marque el diseño y la ubicación de acuerdo con las dimensiones especificadas, realizando los ajustes necesarios durante la construcción según las condiciones reales del sitio.
2. Instale gatos de base ajustable: asegúrese de que la superficie del suelo esté nivelada y firme. Coloque las placas de base en los lugares previstos y coloque los gatos de base ajustables sobre ellas.

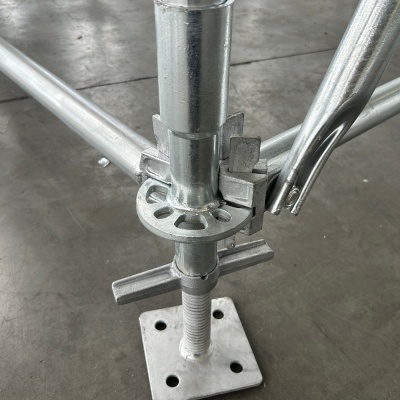

3. Instale los collares de base: Coloque los collares de base (manguitos de base) sobre los gatos de base ajustables . Ajuste las tuercas en los gatos de la base para asegurarse de que todos los collares de la base estén alineados en la misma elevación horizontal.
4. Montaje de estándares y largueros: Inserte los estándares verticales en los collares de la base. Conecte los largueros horizontales a la roseta de bloqueo ubicada en los estándares e introduzca los pasadores de cuña en los pequeños orificios de las rosetas para asegurar las conexiones.
5. Instale tirantes diagonales: Los tirantes diagonales deben instalarse en un patrón similar a una rejilla para mejorar la estabilidad estructural y garantizar que la estructura del andamio permanezca a plomo y cuadrada.
6. Instale la tabla de andamio y la protección de seguridad: Coloque la tabla de acero ( tabla de andamio ) a lo largo de los largueros horizontales. Instale rodapiés a lo largo de los bordes y levante barandillas para garantizar la seguridad operativa.
7. Monte el segundo nivel: repita los pasos del 4 al 6 hasta que el sistema de andamio Ringlock alcance la altura especificada.

1. La longitud expuesta del tornillo de ajuste en el gato de base ajustable no debe exceder los 300 mm.
2. Los estándares verticales generalmente se organizan en una de dos configuraciones: un patrón de matriz en espiral (que se asemeja a una estructura de columna de celosía) o un patrón simétrico en forma de 'ocho' (o un patrón simétrico en 'V').
3. Una vez que la altura del andamio alcance las especificaciones de diseño, y antes de verter el concreto, el sistema de andamio Ringlock debe someterse a una inspección de aceptación formal.
4. El sistema de andamio ringlock debe cumplir con los requisitos de diseño, permanecer nivelado y estable; ningún componente deberá quedar suelto o sin soporte (colgado).
5. La longitud de extensión en voladizo de los gatos con cabeza en U ajustables y los gatos con base ajustable más allá de los largueros horizontales debe cumplir estrictamente con las especificaciones de diseño.
6. Verifique que los pasadores de cuña en los tirantes diagonales verticales estén firmemente sujetos y alineados paralelos a los estándares verticales; de manera similar, verifique que los pasadores de cuña en los largueros horizontales estén alineados perpendicularmente a los largueros.
7. Verificar que las posiciones de instalación, cantidades y configuraciones de disposición de todos los miembros estructurales cumplan con las especificaciones de diseño.
8. Todos los pasadores de bloqueo del andamio Ringlock deben estar en la posición bloqueada; las secciones en voladizo deben colocarse con precisión; los largueros horizontales y los tirantes diagonales verticales deben estar completamente instalados en cada nivel (o ascensor); los pasadores de bloqueo deben estar bien sujetos; y todas las medidas de protección de seguridad deben implementarse plenamente.
9. Las medidas de protección de seguridad apropiadas, como redes de seguridad horizontales, deben cumplir estrictamente con los requisitos descritos en el plan de construcción especializado.
10. Los registros relacionados con las actividades de instalación y las inspecciones de calidad deben mantenerse de manera oportuna y completa.


Equipo de Protección Personal (EPI): Todo el personal que realice el trabajo deberá utilizar casco de seguridad, guantes antideslizantes y calzado de seguridad.
Capacidad de carga y estabilidad: se debe observar estrictamente el principio de estabilidad '4 a 1'; específicamente, en ausencia de refuerzos adicionales, la altura montada del andamio no debe exceder cuatro veces la dimensión del lado más corto de su base.
Inspección de materiales: Está estrictamente prohibido el uso de cualquier componente estructural que esté dañado, doblado, deformado o severamente corroído.
Compatibilidad de componentes: si se van a combinar componentes de diferentes fabricantes, se debe realizar una verificación por separado de su compatibilidad.
