Proveedor líder del sistema de andamio de colocación

El sistema de andamios Cuplock es el más utilizado sistema de andamios en el mundo. El nombre oficial de este sistema de andamios es Cuplok, pero la mayoría de la gente lo conoce como Cuplock. Los andamios EK Cuplock se utilizan para estructuras de soporte y acceso en la industria de la construcción, construcción costa afuera, mantenimiento industrial y construcción naval. Y todas las piezas del sistema Cuplock están diseñadas y fabricadas para cumplir con todos los estándares de la industria de andamios.

Cuplock System tiene dispositivos de bloqueo y sujeción rápidos que simplifican el proceso de construcción y hacen que sea más seguro para los trabajadores participar en la construcción. Todas estas son buenas formas de optimizar la eficiencia del trabajo de los proyectos de construcción y mejorar el índice de seguridad de la construcción.

Para esta página:

Video de andamio

Generalmente existen dos métodos para soldar estándares cuplock: soldadura manual y soldadura mecánica.
La soldadura manual se refiere a la soldadura por arco manual. Primero, se utiliza soldadura por puntos para fijar las copas inferiores y los pasadores ubicados al tubo vertical cuplock, luego se realiza la soldadura completa. La dirección de soldadura es de abajo hacia arriba, lo que garantiza que los componentes estén firmemente soldados al tubo vertical cuplock y evita defectos comunes de cordón de soldadura o porosidad que se encuentran en la soldadura vertical.
La soldadura mecánica incluye la soldadura protegida con gas CO₂ y la soldadura por resistencia. La soldadura con protección de gas tiene una gran profundidad de penetración, menos salpicaduras y un alto grado de automatización, lo que la hace adecuada para la producción en masa. La mayoría de los fabricantes de andamios utilizan soldadura protegida con gas CO₂. El equipo de soldadura por resistencia tiene un costo de inversión más alto, pero tiene una zona afectada por el calor más pequeña en el material base y la resistencia de la unión puede alcanzar más del 95% de la resistencia del material base. Normalmente se utiliza para extensiones de tubos verticales cuplock.

Puntos clave y control de calidad para la soldadura Cuplock Stansards
1. Las superficies de soldadura del tubo vertical cuplock y del cuplock deben pulirse hasta quedar lisas para evitar que impurezas como aceite y humedad afecten la calidad de la soldadura.
2. La soldadura debe estar libre de defectos como grietas y falta de fusión, con una profundidad de socavado ≤ 0,5 mm (según lo especificado en JGJ 166-2016).
3. Para aceros de alta resistencia como el Q345, se requiere un tratamiento posterior a la soldadura a 250 ℃ durante 2 horas para reducir el riesgo de agrietamiento inducido por hidrógeno.

La soldadura vertical de andamios EK CULLOCK se divide principalmente en tres pasos:

1. Ajuste la distancia del equipo de herramientas y determine el intervalo de tazas inferiores. Use soldadura puntual para fijar las tazas inferiores y los pasadores ubicados en el tubo vertical.

2. Pins ubicados soldadura completa, que se aseguran de que los alfileres ubicados estén firmemente fijos al tubo vertical.

3. Botas de soldadura completa, que para garantizar la estabilidad de las copas inferiores y garantizar el índice de seguridad en la construcción y uso.

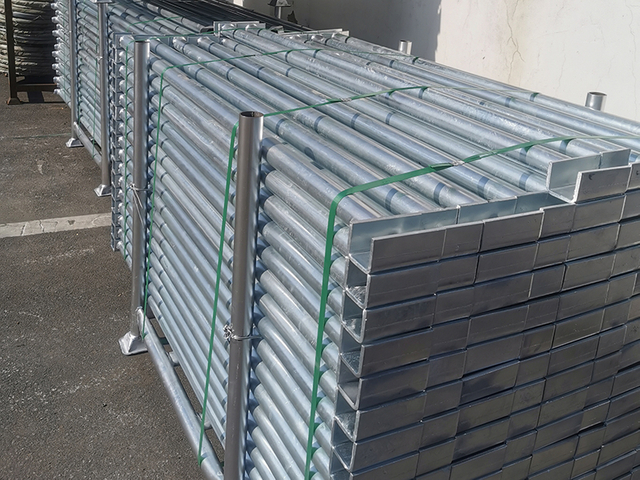

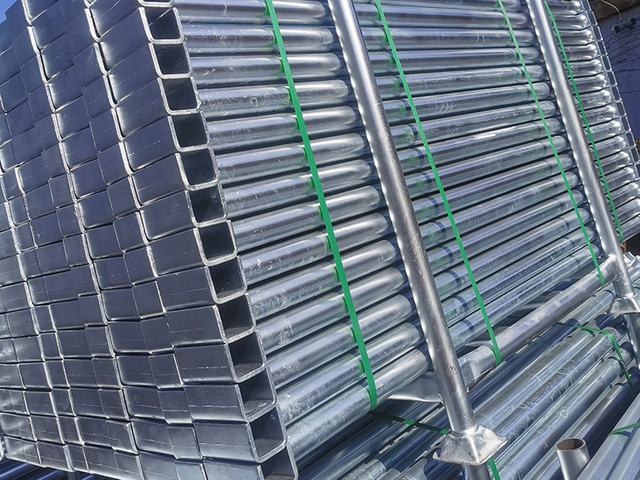

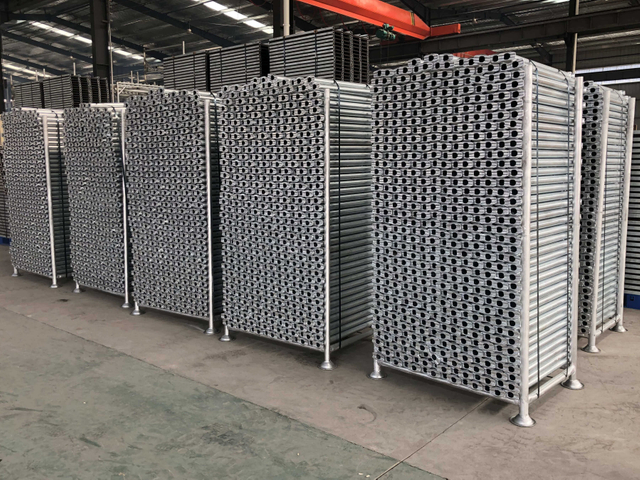

Sistema de andamio a granel

Cuando se completen la producción y el empaque de un lote de productos del sistema de andamio de colocación requeridos por el cliente, tomaremos fotos y conservaremos archivos y los enviaremos al cliente, informarán el tiempo de carga de este lote de collock de andamio y les dejaremos conocer al cliente el horario de envío.

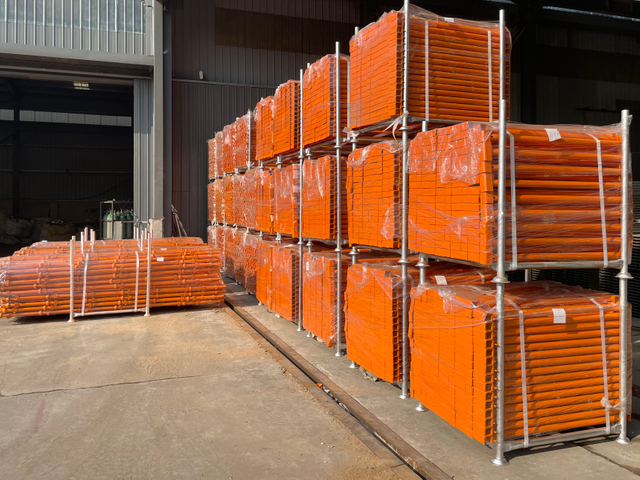

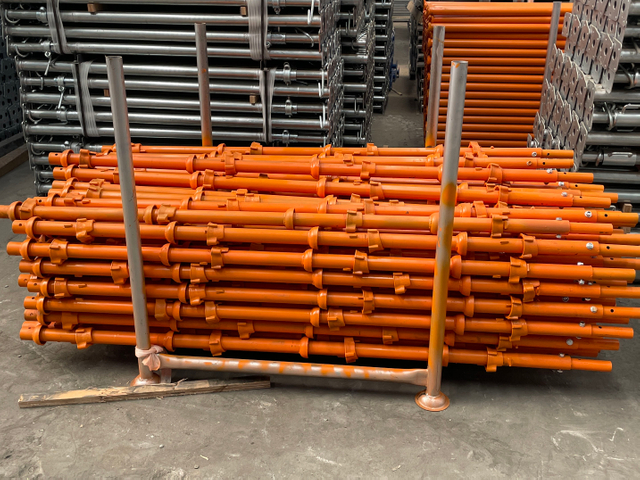

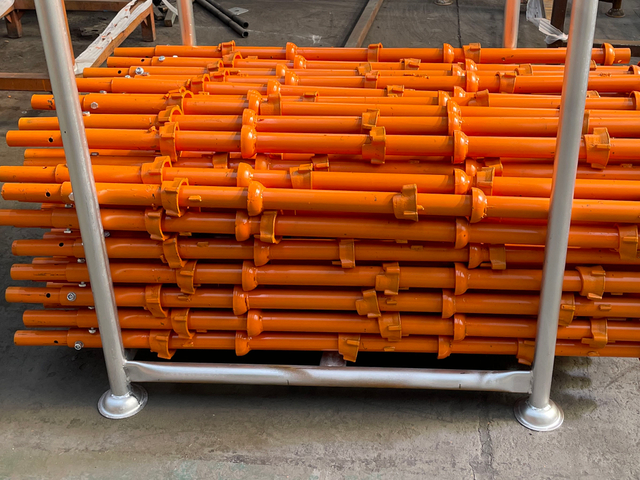

Pintar sistema de andamio de colocación

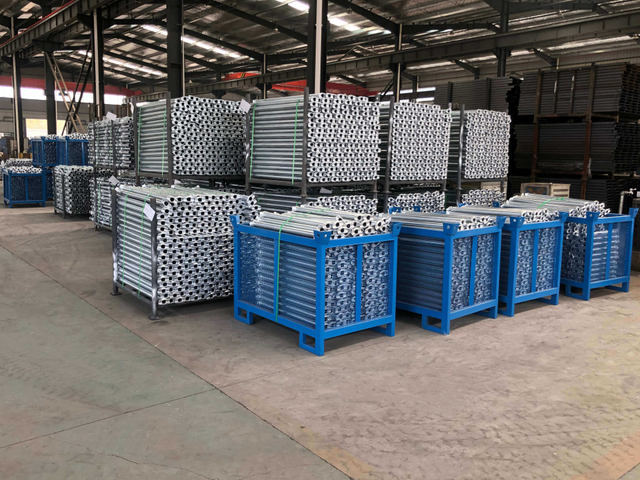

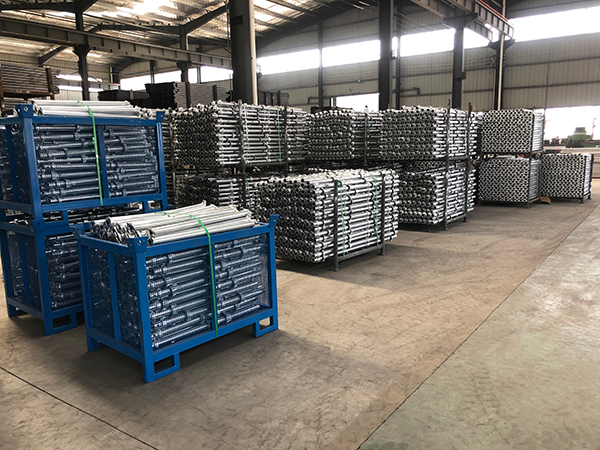

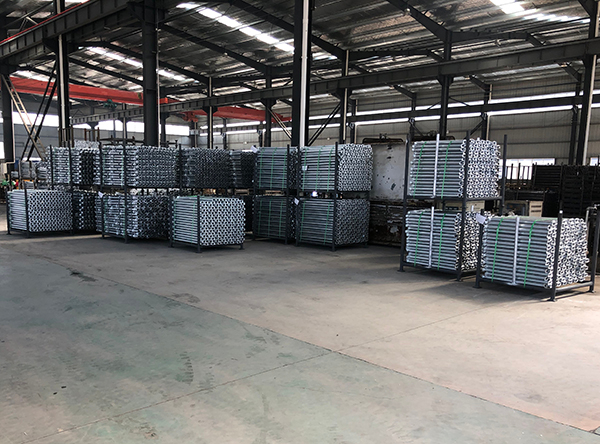

Sistema Cuplock a granel

¿Qué es el andamio?

Cuplock Scaffolding es un sistema de andamio que utiliza la 'Copa' y la 'Cuchilla' para bloquear la vertical/estándar y la horizontal/la mayor juntos, y bloquear las hojas girando la copa. Este sistema de andamio Cuplock no utiliza tuercas, pernos ni cuñas. El sistema de andamios Node-Point de Cuplock es revolucionario y lo hace más rápido y sencillo que cualquier otro sistema de andamios..

¿Por qué elegir Cuplock?

La estructura de unión del sistema de andamios Cuplock es un proceso de producción razonable, simple, fácil operación y amplia gama de usos. En comparación con los andamios tradicionales, el sistema Cuplock tiene las siguientes características destacables:

Características de CULLOCK	Detalles
Fácil de soportar	Sin tuerca, perno o cuña, simplemente bloquee la cuchilla en la taza en cada nodo en el estándar.
Muestra	Rápido y fácil de erigir con solo cuatro fijaciones de componentes.
Peso ligero	Fabricado con acero de alta calidad de 3,2 mm de espesor, el sistema Cuplock es un 20% más liviano que el tubo de andamio estándar de 4 mm de espesor.
Económico	Sistema Cuplock con sólo tres componentes principales.
Rápido	30% -50% más rápido que el andamio tradicional.
Durable	Hot-Dip-Galvanized proporciona una vida útil larga y de bajo mantenimiento.
Versátil	Con intervalos de copa de 500 mm en las verticales, el sistema de andamio de colocación es una fachada extremadamente versátil, estructuras de apuntalamiento, cajas circulares, de pájaros, escaleras, torres móviles , etc.
Flexible	Bays de 0.6m a 3.0m usando tableros o listones.

Procedimiento de bloqueo de copa:

A continuación se muestran imágenes que muestran cómo instalar el sistema Cuplock :

Pasos de instalación de andamios de cuplock

1 、 Localice la cuchilla del libro mayor en la taza inferior

2 、 Deslice la taza superior por el estándar y gire

3 、 Apriete con un golpe de martillo

4 、 Completado el punto de nodo de un cutlock

Piezas del sistema de andamio de colocación

EK Scaffolding ofrece una gama de sistemas de andamios Cuplock de alta calidad a los clientes con necesidades. Toda la gama de Cuplock System está perfectamente fabricada con materias primas de alta calidad, cumpliendo con los estándares internacionales de calidad. Además, EK el fabricante de andamios puede proporcionar una variedad de especificaciones para estos productos, con el fin de satisfacer los diferentes requisitos de los clientes. Nuestra gama de productos incluye Cuplock vertical/estándar, Cuplock Ledger/Horizontal, Cuplock Transom, Cuplock Hop-Up Bracket y accesorios Cuplock, etc.

Las piezas de Core Cuplock Systems fabricadas por EK Scaffolding son las siguientes:

Estándar espigado / vertical

Estos estándares de cuplock se utilizan junto con espigas integrales, de 150 mm de largo, que se encuentran en la parte superior de cada una para realizar conexiones verticales. Las espigas están perforadas para recibir pasadores de bloqueo, cuando es necesario resistir fuerzas de tracción menores entre miembros estándar.

Cuplock Con Espiga Estándar / Vertical Tubo de acero: 48.3*3.2 mm
Código	Artículo	Longitud		Peso
EK-CLS001	Estándar de la espiga de Cuplock	0.5 m	1'8 '	3.40 kg	7.50 libras
EK-CLS002	Estándar de la espiga de Cuplock	1.0 m	3'3 '	6.10 kg	13.45 libras
EK-CLS003	Estándar de la espiga de Cuplock	1,5 m	4'11 '	8.72 kg	19.22 libras
EK-CLS004	Estándar de la espiga de Cuplock	2.0 m	6'6 '	11.34 kg	25.00 libras
EK-CLS005	Estándar de la espiga de Cuplock	2.5 m	8'2 '	13.95 kg	30.75 libras
EK-CLS006	Estándar de la espiga de Cuplock	3.0 m	9'10 '	16.57 kg	36.53 libras
Las especificaciones se pueden personalizar de acuerdo con los requisitos.

Estándar sin espigote / vertical

Estos estándares no tienen espiga, esta combinación de componentes atenderá a todas las alturas de sofito extendidas, pero para alturas más bajas, solo el diseño sin espigoteo permite la inserción de gatos con varios componentes de la cabeza para cumplir con los requisitos de diferentes aplicaciones de soporte, como soporte de haz de aluminio o sistemas de plataformas.

Cuplock Sin Espiga Estándar / Vertical Tubo de acero: 48.3*3.2 mm
Código	Artículo	Longitud		Peso
EK-CLS007	Estándar sin espiga	0.8 m	2'7 '	4.56 kg	10.05 Lbs
EK-CLS008	Estándar sin espiga	1.3 m	4'3 '	7.18 kg	15.83 Lbs
EK-CLS009	Estándar sin espiga	1.8 m	6 '	9.79 kg	21.58 Lbs
EK-CLS010	Estándar sin espiga	2.3 m	7'6 '	12.41 kg	27.36 Lbs
EK-CLS011	Estándar sin espiga	3.0 m	9'9 ''	15.70 kg	34.61 libras
Las especificaciones se pueden personalizar de acuerdo con los requisitos.

Cuplock andamio estándar/vertical sin espiga

Libro de contabilidad / horizontal

Los libros de contabilidad se fabrican con 48.3*3.0 mm un tubo de andamio con extremos de cuchilla de acero forjado que se ubican en tazas inferiores de los estándares y están bloqueados en su lugar por las tazas superiores correspondientes. Los libros de contabilidad están disponibles en varias longitudes para proporcionar la especificación de la red deseada para el sistema de andamios o el sistema de formulario.

Libro de contabilidad / horizontal Tubo de acero: 48.3*3.0 mm
Código	Artículo	Longitud		Peso
EK-CLL001	Libro mayor	0.6 m	2 '	2.35 kg	5.18 libras
EK-CLL002	Libro mayor	1.0 m	3'3 '	3.75 kg	8.27 libras
EK-CLL003	Libro mayor	1,5 m	4'11 '	5.47 kg	12.06 Lbs
EK-CLL004	Libro mayor	2.0 m	6'6 '	7.21 kg	15.90 libras
EK-CLL005	Libro mayor	2.5 m	8'2 '	8.93 kg	19.69 libras
Las especificaciones se pueden personalizar de acuerdo con los requisitos.

Espalda

Los transomas de colocación se fabrican con un tubo de andamio de 48.3*3.2 mm y están diseñados para proporcionar soporte intermedio para las tablas de caminata estándar de andamios al abarcar entre los libros de contabilidad interno y externo.

Espalda Tubo de acero: 48.3*3.2 mm
Código	Artículo	Longitud		Peso
EK-CLT001	Espalda	0.56 m	1'10 ''	3.79 kg	8.36 libras
EK-CLT002	Espalda	0.80 m	2'7 '	4.67 kg	10.30 libras
EK-CLT003	Espalda	1.30 m	4'3 '	6.50 kg	14.33 libras
EK-CLT004	Espalda	1.80 m	6 '	8.33 kg	18.36 libras
Las especificaciones se pueden personalizar de acuerdo con los requisitos.

Polla

Los aparatos de colocación se fabrican con un tubo de andamio de 48.3*3.2 mm y cada aparato ortopédico tiene dos extremos de cuchilla giratoria. Su función es proporcionar refuerzos transversales y longitudinales a estructuras de andamios.

Polla Tubo de acero: 48.3*3.2 mm
Código	Artículo	Longitud		Peso
EK-CLB001	Pollo	1.5*1.8m	4'11 '' '*6'	8.70 kg	19.18 libras
EK-CLB002	Pollo	1.8*2.0m	6 '*6'6' '	9.80 kg	21.60 lbs
EK-CLB003	Pollo	1.5*2.5m	4'11 '*8'2 ''	10.70 kg	23.59 libras
EK-CLB004	Pollo	2.0*2.5m	6'6 '*8'2 ''	11.50 kg	25.35 libras
EK-CLB005	Pollo	2.0*3.0m	6'6 ''*9'10 ''	13.00 kg	28.66 libras
Las especificaciones se pueden personalizar de acuerdo con los requisitos.

Inspección del sistema EK Cuplock

El QC profesional de EK Ekfaffolding realizará mediciones detalladas basadas en los dibujos confirmados con los clientes después de que salgan los productos de colocación de andamios, a fin de garantizar que el tamaño de los productos de andamio de cuplock cumpla con los requisitos de los clientes.

Prueba de instalación de andamios EK Cuplock

Andamios EK: antes del envasado de productos de cuplock, el personal de inspección de calidad profesional extraerá al azar componentes del sistema de andamio de colocación de los productos comprados por los clientes para la instalación y las pruebas, para verificar si el producto se puede usar normalmente.

Prueba de instalación de andamios EK Cuplock

Catálogo de andamios

Aquí está el catálogo del sistema de andamio EK Cuplock. Puede ver todos nuestros productos diagonales, libro mayor y productos estándar aquí.

Si siente que el catálogo de andamio de cutlock no puede satisfacerlo, también tenemos archivos para descargar.

nombre	descargar
Catálogo de sistemas de andamios EK Cuplock.pdf	descargar

Proyectos de sistema de andamio de colocación

La versatilidad y la amplia gama de colocaciones lo convierten en un sistema ideal para casi cualquier situación. Desde el proyecto de construcción residencial simple hasta las
estructuras de acceso y soporte más complejas, puede seguir curvas y contornos complejos y también es adecuado para muchas situaciones de mantenimiento industrial.

Cuplock para estructuras curvas

El sistema de andamios Cuplock tiene la capacidad de permitir que los largueros/horizontales se bloqueen en los estándares/verticales desde cualquier ángulo. Debido a los tamaños variables del sistema Cuplock, el uso de estructuras curvas se puede realizar fácil y bien.

Cuplock para estructuras de soporte

El sistema de andamio de colocación se usa ampliamente para crear estructuras de soporte de andamios. La capacidad de carga de la carga de este tipo de establo de este sistema de colocación es muy alta. Y la gama de componentes permite que el sistema responda virtualmente y admite aplicaciones.

Cuplock para torres de escaleras

La torre de la escalera de Cuplock incorpora componentes especiales de escalera en la torre tradicional de Cuplock para crear una solución de acceso segura y fácil de usar y es rápido y fácil de instalar.
