Los acopladores de manguito son accesorios externos para andamios que extienden la longitud de los tubos de acero de los andamios sin afectar la estabilidad estructural del andamio, proporcionando así continuidad axial y resistencia a la carga. Este artículo proporcionará una introducción detallada a los acopladores de manguito, sus escenarios de aplicación y cómo utilizarlos correctamente.
¿Qué son los acopladores de manga?
Los acopladores de manguito, también conocidos como conectores o acopladores externos, son componentes clave en los sistemas de andamios y se utilizan para conectar tuberías de andamios con un diámetro exterior de 48,3 mm de extremo a extremo. Pueden conectar dos montantes en vertical, dos barras horizontales en horizontal o dos barras diagonales en diagonal. Los acopladores de manguito generalmente se fabrican con placas de acero de alta resistencia de 4 mm de espesor mediante procesos de estampado o forjado, cumplen con las normas EN74 o BS139 y logran un rendimiento de clase B de alta resistencia con una resistencia al deslizamiento superior a 9 kN.
Especificaciones comunes
Nombre | Acoplador de manga |
Estándar | EN74 Clase B y BS1139 |
Material | Acero forjado o estampado Q235 |
Color | Oro o blanco |
Presupuesto | Tubo de acero para andamios de 48,3 mm × 48,3 mm |
Espesor | 3.5 mm |
Peso | 1,0 kilos |
sujetadores | Pernos y tuercas de alta resistencia (p. ej., rosca BSW de 1/2 pulgada) |
Carga nominal | Hasta 20kN |
Tratamiento superficial | Electrogalvanizado, galvanizado en caliente. |
Resistencia al deslizamiento | 9 nudos |
Marcado OEM | Personalización disponible |
Aplicaciones | Construcción |
Moq | 1000 piezas |
El tiempo de entrega | 20 días después de recibir el depósito o carta de crédito (L/C) |
Embalaje | 25 piezas/bolsa, 1000 piezas/palé, 20 palés/contenedor de 20 pies |
Tipos de acopladores en andamios y diferencias con los acopladores de manga

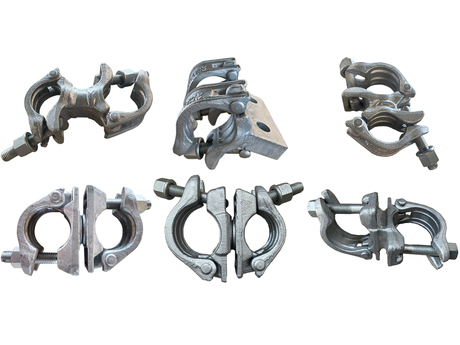

Existen varios tipos de acopladores de andamios que se utilizan en andamios, generalmente clasificados como acopladores giratorios y acopladores de ángulo recto.
Tipo de acoplador | Función | Ventajas | Desventajas |
Acoplador de manga | Fijado externamente, extendiendo la longitud de la tubería de acero. | Ampliamente utilizado, estable, económico. | Requiere una alineación precisa |

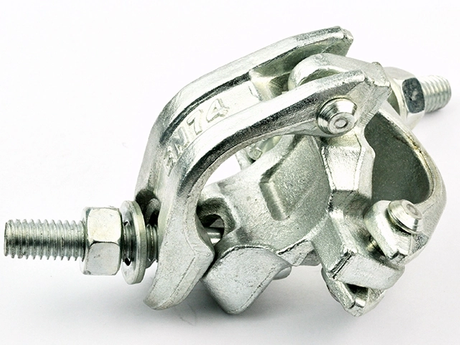

Acoplador giratorio | Permite conexiones en cualquier ángulo. | Flexibles, adaptables | Instalación relativamente compleja |
Acoplador en ángulo recto | Permite conexiones en ángulo recto. | Fácil instalación, cimentación estructural. | Flexibilidad limitada |
¿Cuáles son las clasificaciones y diferencias de los acopladores de manga?

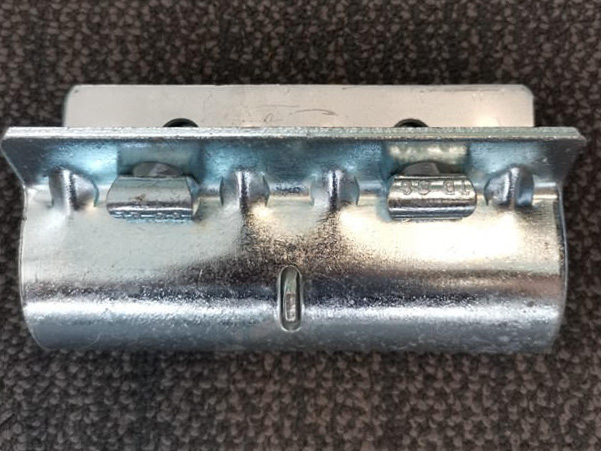

Acoplador de manguito estampado: También conocido como acoplador de manguito estándar, es un acoplador liviano y económico fabricado con placas de acero de alta resistencia mediante estampado, que proporciona conexiones de extremo a extremo para cimientos.
Acoplador de manguito forjado: También conocido como conexión de manguito de alta resistencia, es adecuado para aplicaciones de alta carga y es una opción ideal para entornos de construcción hostiles.
Además, según las normas, los acopladores se pueden dividir en acopladores de manguito estándar británico y acopladores de manguito EN74 Clase B.

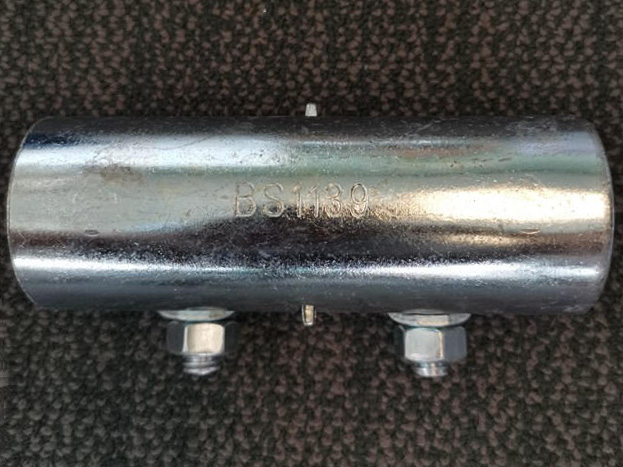

Acopladores de manguito estándar británico: un tipo estándar ampliamente utilizado.

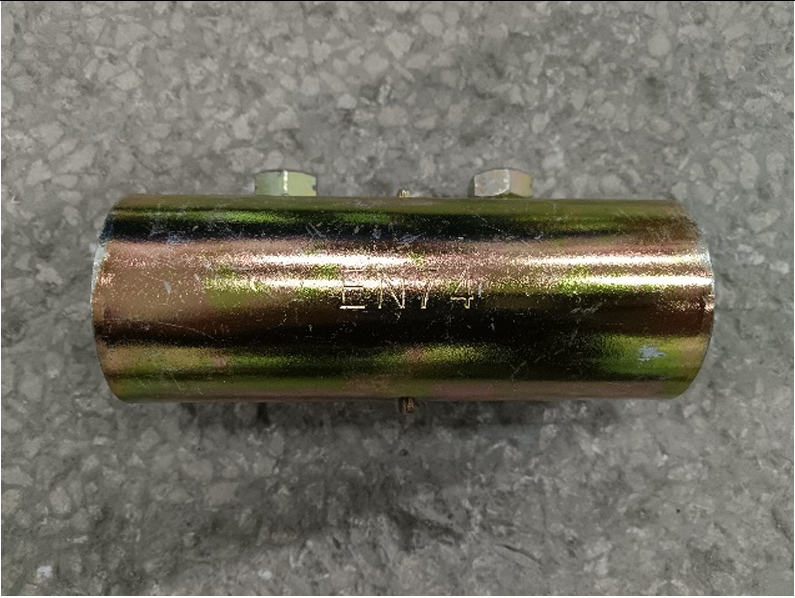

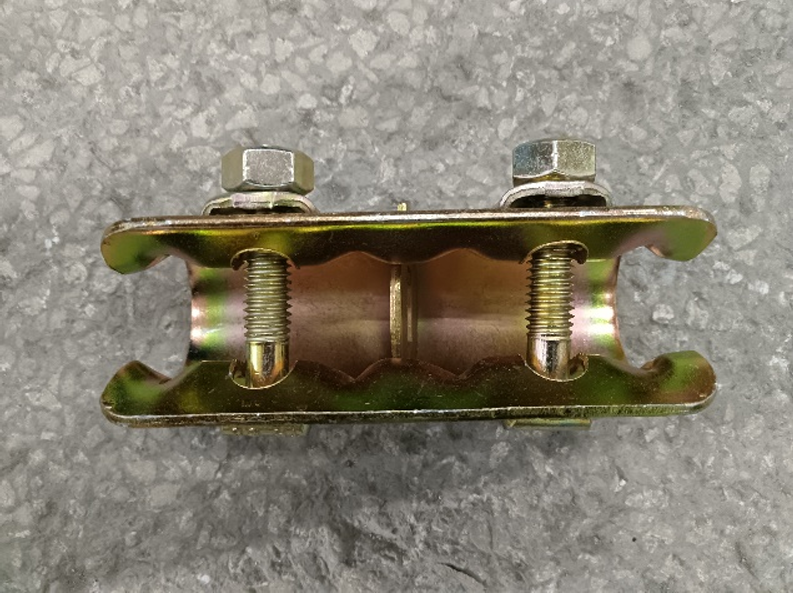

Acopladores de manguito EN74 Clase B: Acopladores con mayor rendimiento antideslizante y capacidad de carga en comparación con los acopladores de Clase A.
Todos los modelos están diseñados específicamente para andamios con tubos de acero con un diámetro exterior de 48,3 mm, lo que garantiza una intercambiabilidad perfecta en las obras de construcción.
¿Cuáles son las ventajas de los acopladores de manga?
Longitud extendida: Los acopladores de manga pueden extender la longitud de las tuberías de andamios sin agregar estructuras de soporte adicionales.
Estabilidad: Proporciona una conexión fuerte y segura entre tubos de acero.
Versatilidad: Adecuado para diversas configuraciones de andamios.
Economía: En comparación con empalmar varios tubos de acero más cortos, utilizar acopladores de manguito suele ser más rentable.
¿Dónde se pueden utilizar los acopladores de manga?
Los acopladores de manga se usan comúnmente en proyectos que requieren andamios de mayor longitud o altura, tales como:
Construcción de edificios de gran altura: en proyectos de construcción de edificios de gran altura, los andamios a menudo deben erigirse a alturas extremadamente altas.
Proyectos de mantenimiento de puentes: en proyectos de mantenimiento y reparación de puentes, los andamios deben abarcar largas distancias.
Plantas Industriales: En entornos industriales donde es necesario montar andamios para trabajos de mantenimiento y reparación.
¿Cómo utilizar correctamente los acopladores de manga?
Guía de instalación del acoplador de manguito
Preparación: Asegúrese de que las tuberías de acero que se van a conectar estén limpias y libres de residuos, y que las superficies de las juntas de las tuberías sean lisas para un ajuste perfecto.
Alineación: Alinee los dos tubos de acero de un extremo a otro.
Instalación del acoplador: Deslice el acoplador de manguito sobre los tubos de acero alineados.
Seguro: Utilice una llave para apretar los pernos para asegurar el acoplador en su lugar, con un par de aproximadamente 50 Nm.
Inspección: aplique fuerza manual para probar y garantizar que los tubos de acero estén conectados de manera estable y segura.
Precauciones de uso del acoplador de manguito
Cuando utilice acopladores de manguito, preste atención a lo siguiente:
Instalación correcta: asegúrese de que el acoplador de manguito esté instalado de forma correcta y segura para evitar accidentes.
Inspección periódica: Inspeccione periódicamente los acopladores de manguito; determine si aún se pueden usar acopladores desgastados o dañados.
Capacidad de carga: respete estrictamente la capacidad de carga del acoplador de manguito para evitar daños debido a sobrecarga.
Manual de mantenimiento del acoplador de manguito
Los acopladores de manga requieren mantenimiento e inspección regulares durante su uso. El reemplazo oportuno de acopladores gravemente dañados garantiza la estabilidad y seguridad del sistema de andamio.
Mantenimiento:
Verifique periódicamente el estado de las roscas de los pernos y tuercas para garantizar que los acopladores de manguito funcionen correctamente.
Aplique inhibidor de óxido durante el almacenamiento.
Guárdelo en un estante seco y alejado del suelo.
Inspección:
Inspección visual: Verifique si hay signos de desgaste, óxido o daños.
Pruebas funcionales: Pruebe la función de conexión de los acopladores para asegurarse de que funcionen correctamente.
Limpieza: Inspeccione los acopladores y el área circundante en busca de óxido o suciedad y límpielos rápidamente.
Conclusión
Los acopladores de manga para andamios son adecuados para diversos proyectos de andamios y se utilizan ampliamente en plataformas de perforación de petróleo y gas, construcción de escenarios, barandillas y otros campos. El uso y mantenimiento adecuados de los acopladores pueden prolongar eficazmente su vida útil.
Preguntas frecuentes sobre el acoplador de manguito
¿Cuáles son las funciones principales de los acopladores de manguito?
Los acopladores de manguito se utilizan principalmente para conexiones de extremo a extremo de tubos de acero para andamios, extendiendo efectivamente la longitud y altura de los tubos de andamios sin comprometer la estabilidad estructural.
¿Qué estándares cumplen los acopladores de manga?
Los acopladores de manguito fabricados por EK scaffolding cumplen con las normas EN74 Clase B y BS1139 y pueden proporcionar informes de prueba de SGS.
¿Cuál es la diferencia entre acopladores de manguito y acopladores internos?
Los acopladores de manguito se conectan externamente a los tubos de acero, ofreciendo una mayor rigidez general y se usan comúnmente para tubos de acero de 48,3 mm.
Los acopladores internos se conectan internamente a los tubos de acero, lo que da como resultado una apariencia más limpia y menor rigidez en el punto de conexión, pero con mayor estabilidad.
¿Cuáles son las ventajas de utilizar acopladores de manga en proyectos de andamios?
Extienden la longitud y la altura de los andamios, mantienen la estabilidad del sistema de andamios y proporcionan una mayor flexibilidad en el montaje y configuración de los andamios.
¿En qué escenarios son adecuados los acopladores de manguito?
Los acopladores de manga tienen una amplia gama de aplicaciones y se pueden utilizar en cualquier escenario que requiera una longitud o altura de andamio extendida, como la construcción de edificios de gran altura, proyectos de mantenimiento de puentes y sitios industriales como plataformas de perforación de petróleo y gas. También se pueden utilizar en la construcción de escenarios y en la protección de barandillas.
¿Cómo se fijan los acopladores de manguito a los tubos de acero de los andamios?
Alinee los extremos de dos tubos de acero del andamio, inserte el acoplador de manguito y apriete los pernos con una llave o inserte los pasadores para una fijación segura.
¿Qué precauciones de seguridad se deben tomar al utilizar acopladores de manga?
Primero, la instalación adecuada es esencial. Durante el uso, siga estrictamente las recomendaciones de carga del fabricante del andamio e inspeccione periódicamente los acopladores en busca de desgaste o daños.
¿Qué sistemas de andamios son compatibles con los acopladores de manguito?
Nuestros acopladores de manga están diseñados con tubos de acero de 48,3 mm de diámetro exterior y son compatibles con la mayoría de los sistemas de andamios modulares, como andamios de discos, andamios con cierre de copa, andamios de montaje rápido y marcos de portal. Es importante señalar que los tubos de acero para estos sistemas de andamios deben tener un diámetro exterior de 48,3 mm.
¿Ofrecen servicios de personalización o manejan pedidos grandes?
Como fabricante de andamios, EK scaffolding tiene su propia línea de producción y puede proporcionar servicios de personalización. Sin embargo, solo admitimos pedidos de gran volumen.
