El andamio Cuplock es un sistema de andamio modular robusto y confiable capaz de soportar completamente edificios complejos, diseñado para construcción, reparación y mantenimiento. Una de las características clave de los andamios Cuplock es su sistema de bloqueo de cuña, que emplea un método de conexión cuplock único que elimina la necesidad de tuercas, pernos o cuñas; un solo martillo es todo lo que se necesita para conectar rápidamente los estándares de cuplock y los libros de contabilidad de cuplock. Este diseño de instalación y desmontaje rápido ofrece una gran flexibilidad e idoneidad para diversas aplicaciones. Todos los componentes de cuplock están hechos de acero galvanizado, lo que garantiza una reutilización a largo plazo y mantiene un rendimiento excelente incluso en entornos hostiles, proporcionando a los trabajadores un sistema de andamio seguro y estable.
Componentes del sistema de andamios Cuplock
Tubo vertical Cuplock
Comúnmente conocidos como 'estándares cuplock', estos son los tubos de acero verticales del sistema de andamio. Los nodos Cuplock se instalan cada 500 mm y cada nodo conecta cuatro largueros Cuplock. Soportan las cargas verticales del sistema de andamio, asegurando su estabilidad.

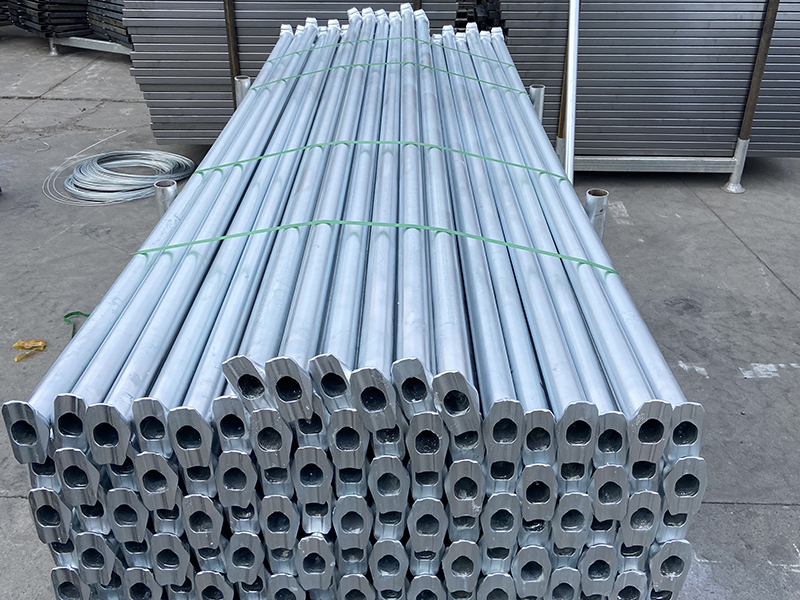

Libro mayor
Hecho de acero galvanizado con hojas forjadas en ambos extremos, el libro mayor cuplock se inserta fácilmente en la junta cuplock. Perpendicular a los estándares cuplock, el larguero cuplock distribuye la carga uniformemente por todo el andamio, lo cual es crucial para mantener la integridad del sistema de andamios cuplock.

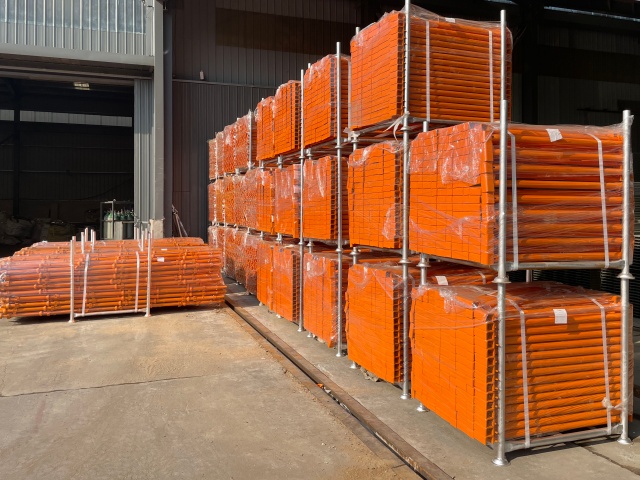

Espalda
Instalada entre los largueros cuplock, la armadura cuplock proporciona soporte para la tabla del andamio, ofreciendo soporte adicional a la estructura del andamio. Los dispositivos de bloqueo a presión en ambos extremos del espejo de popa con cuplock evitan el movimiento, lo que mejora la seguridad de la plataforma.

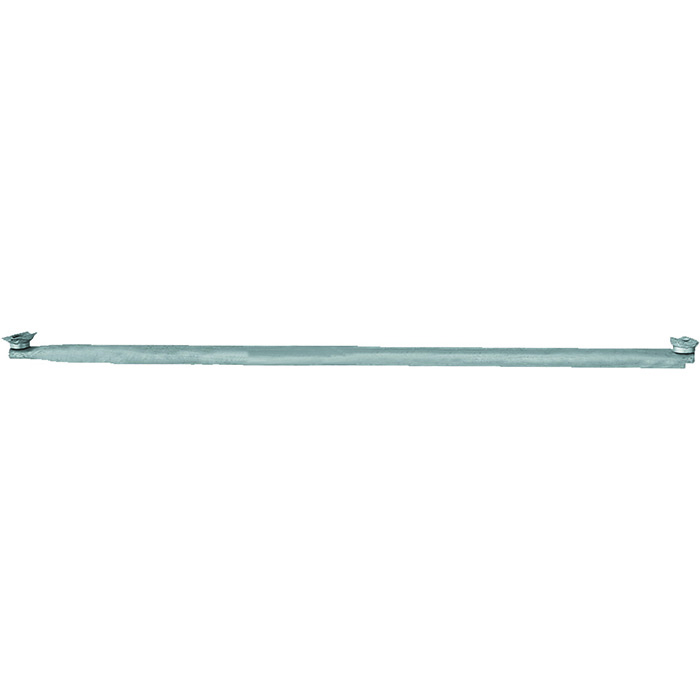

Tirante Diagonal Cuplock
La riostra diagonal Cuplock mejora la estabilidad lateral del andamio y se instala entre los estándares Cuplock para evitar el balanceo.

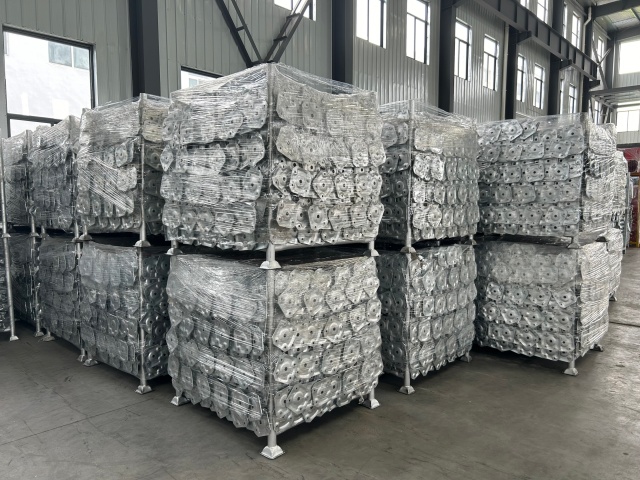

Jack Base
El gato de base es un componente esencial del sistema de andamio y proporciona una base estable y ajustable para la estructura del andamio.

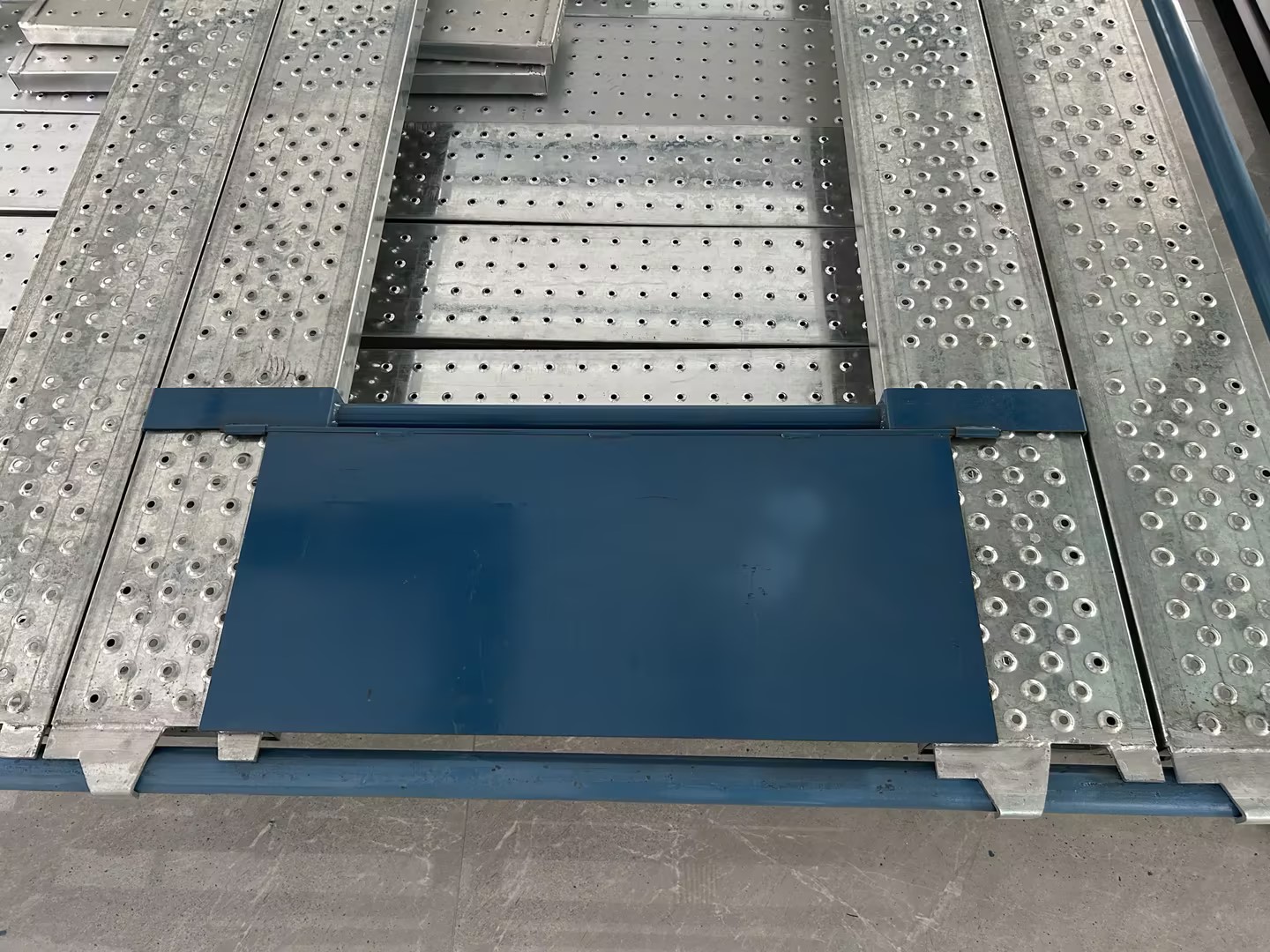

Tablón de andamios
Un componente importante del sistema de andamio, la tabla de andamio es una plataforma o pasarela construida para permitir a los trabajadores llegar a áreas más altas.
Escalera
Permite un ascenso y descenso más seguro de andamios sin restringir el ancho utilizable del andamio como escaleras de andamio.

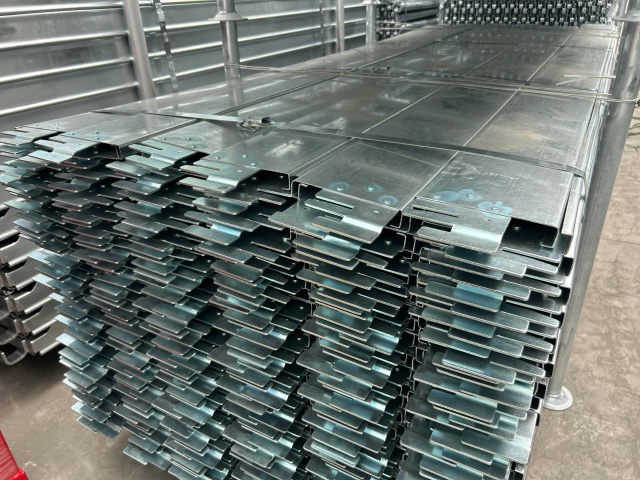

rodapié
Se utiliza en el borde de la plataforma para evitar la caída de herramientas o materiales.
Capacidad de carga del andamio Cuplock
Componente
Clasificación
Estándar de prueba
Estándar (axial)
20 kN
EN 12811-1
Libro mayor (intervalo medio)
10kN
BS 5975
Apoyo (tensión)
8kN
ISO 8601
Ventajas de los andamios Cuplock
El diseño exclusivo de los andamios Cuplock permite una instalación rápida y sin herramientas, lo que reduce el tiempo de instalación y los costos de mano de obra. Construido íntegramente en acero galvanizado de alta calidad, ofrece alta resistencia y estabilidad, lo que lo hace ideal como soporte y refuerzo del piso, además de proporcionar una plataforma de carga estable. Su diseño modular se adapta a formas y escenarios de construcción complejos, permitiendo ajustes rápidos en orientación y tamaño. Todos los componentes de los andamios Cuplock están galvanizados para proteger las piezas de la corrosión y garantizar la durabilidad incluso en entornos hostiles. Estos componentes son interoperables, lo que permite el montaje sin consideraciones de orientación. Después del desmontaje, se pueden reutilizar varias veces si se almacenan en un ambiente seco.
Preguntas frecuentes
R: ¿Son seguros los andamios Cuplock? P: Siempre y cuando trabajadores capacitados lo monten correctamente y realicen controles periódicos.
R: ¿La instalación de andamios Cuplock requiere capacitación? P: Los instaladores deben recibir capacitación certificada que abarque el montaje de andamios, la gestión de carga y los controles de seguridad.
R: ¿Qué medidas de seguridad se deben tomar durante la instalación de andamios Cuplock? P: Asegúrese de que la base esté estable y nivelada; utilizar equipo de protección personal completo (especialmente sistemas de protección contra caídas); instalar barandillas y rodapiés en todas las plataformas; asegúrese de que todos los componentes estén instalados según lo diseñado.
R: ¿Cuáles son las especificaciones estándar para los andamios Cuplock? P: Cuplock Standard y Ledger están hechos de acero de alta calidad con un diámetro exterior de 48,3 mm y un espesor de pared de 3,0 mm a 4,0 mm. Todos los componentes están galvanizados en caliente para mejorar la resistencia a la corrosión. Las copas de fijación están soldadas según el estándar Cuplock a intervalos de 500 mm.
R: ¿Cuál es la capacidad máxima de carga de los andamios Cuplock? P: Está diseñado para ofrecer una gran capacidad de carga, incluidos refuerzos y soporte en el suelo. Con el espaciado y la configuración adecuados, el sistema de andamio Cuplock puede soportar cargas de hasta 74 kN.
R: ¿Se pueden utilizar los andamios Cuplock para estructuras curvas o circulares? P: Los largueros Cuplock se pueden conectar en varios ángulos, lo que permite formas de andamios no lineales, como estructuras cilíndricas y elípticas.
R: ¿Cuál es la vida útil de los andamios Cuplock? P: Los andamios Cuplock galvanizados en caliente pueden durar más de 10 años incluso en condiciones de construcción duras.
R: ¿Qué hace que los andamios Cuplock sean diferentes? P: Su sistema de bloqueo rápido, su construcción robusta y su diseño modular reutilizable hacen que sea más fácil de usar.
