Especificaciones técnicas del soporte diagonal Kwikstage
Composición del material: Tubo de acero de alta resistencia (típicamente grado Q235). Dimensiones del tubo: 48,3 mm de diámetro exterior con un espesor de pared de 3,0 mm. Conectores: Prensas giratorias de sección C con pasadores de cuña cautivos soldados en ambos extremos. Mecanismo de conexión: Las cuñas se bloquean directamente en los prensados en V de los estándares Kwikstage sin necesidad de acopladores sueltos. Acabados de superficie: Galvanizado en caliente para resistencia a la intemperie y al óxido, o pintado.

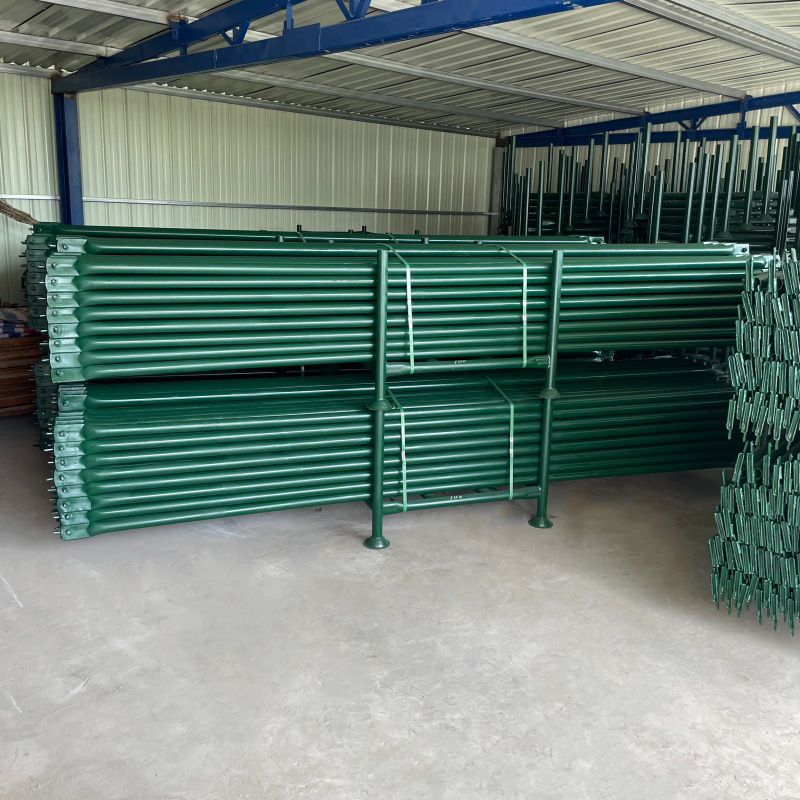

La riostra diagonal Kwikstage es un componente vital del sistema de andamio modular Kwikstage , que sirve para formar el miembro diagonal de un tramo de andamio y, por lo tanto, proporciona rigidez estructural. Mejora la estabilidad del sistema contra el viento y las cargas oscilantes, garantiza la escuadra de la bahía y mantiene la alineación vertical. Este refuerzo diagonal aumenta significativamente la resistencia y estabilidad de las torres y estructuras de Kwikstage.

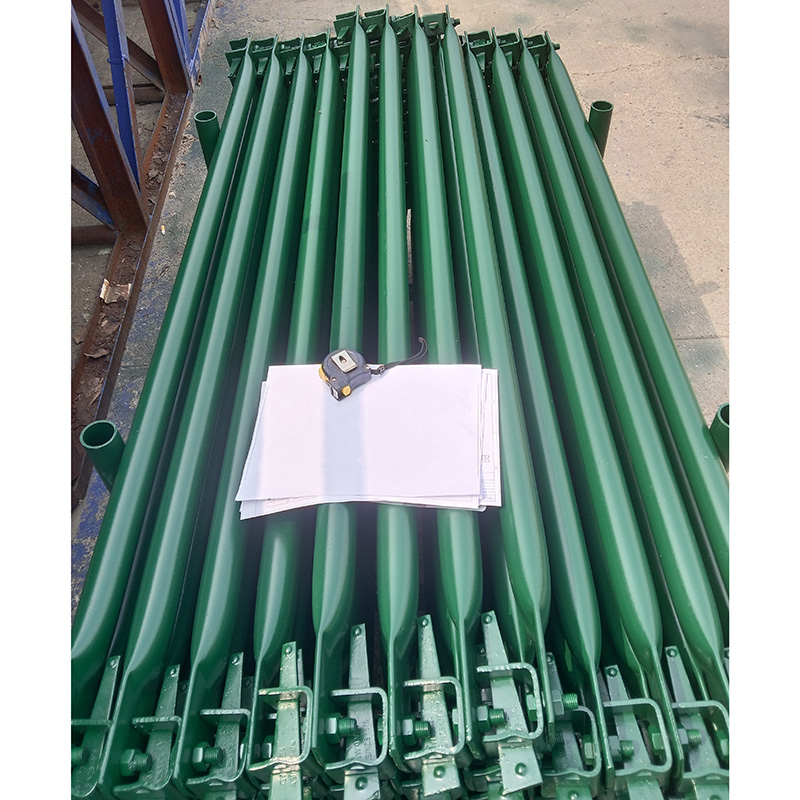

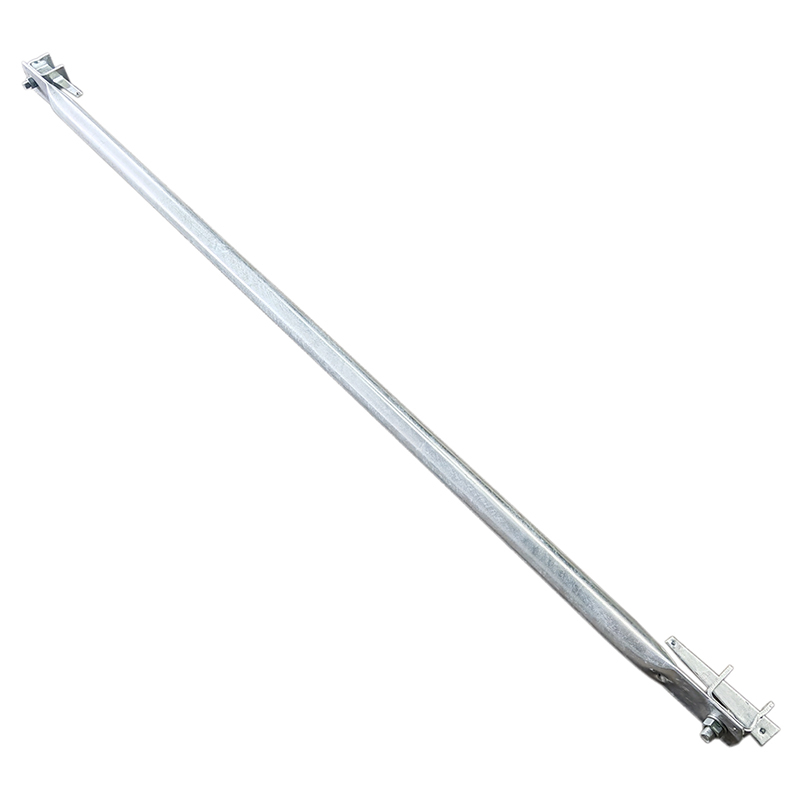

Los tirantes diagonales Kwikstage se fabrican a partir de tubos de acero estándar para andamios (48,3 x 3,0 mm). Cada extremo está equipado con un soporte en forma de 'C' prensado y un pasador de cuña, asegurado al cuerpo del tubo mediante pernos y tuercas de grado 8.8.
Dimensionamiento e instalación
Las longitudes de refuerzo se fabrican para que coincidan con el ancho y el espacio entre módulos de los sistemas Kwikstage . Si bien las dimensiones completas varían de 0,73 ma 3,6 m según el fabricante, los tamaños estándar más comunes incluyen:
